FPD検査装置 Flat Panel Display Inspection System

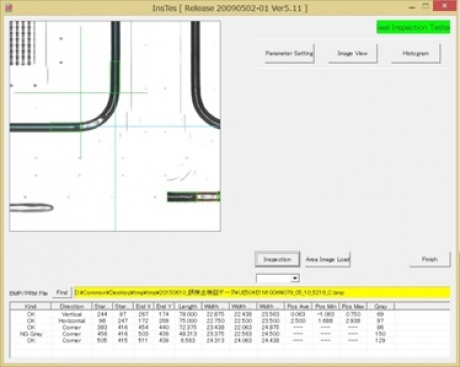

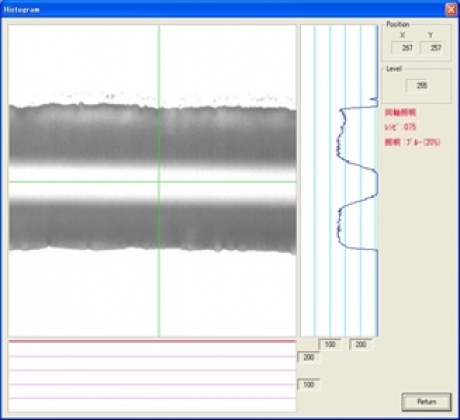

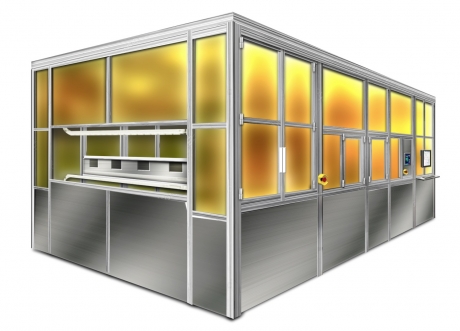

シール剤断線検査装置
Inspection for Sealant and Frit Disconnection
- 概要
- 基板全面Scanによりシール断線などを検査。
高精度、高安定性の検査が可能になりました。
ディスペンス装置へのフィードバックによりシール塗布精度向上をサポートします。 - 用途
- LCD シール検査、OLED フリット・DAM検査
- 仕様
- 検査対象部位：直線部、コーナー部
――――――――――――――――――――――――――――――
検査項目：断線、幅、位置
――――――――――――――――――――――――――――――
対応基板サイズ：最大 G10.5
――――――――――――――――――――――――――――――
オプション：打点サイズ・位置 検査
――――――――――――――――――――――――――――――

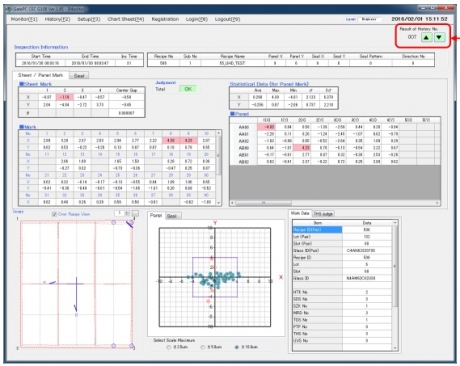

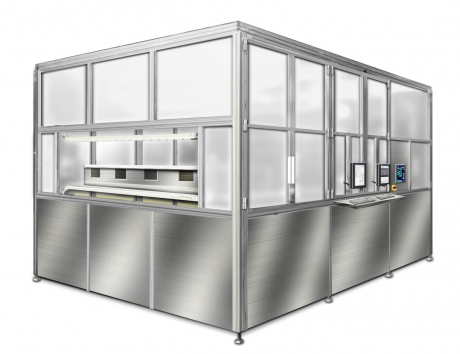

パネル貼り合せズレ検査装置
Panel Alignment Accuracy Inspection
- 概要
- TFT基板/CF基板 貼り合せ後の貼り合せ精度を検査。
高精度、高安定性の検査を実現 → 繰返し精度 3σ 0.3um以下
基板貼り合せ装置へのフィードバックにより貼り合せ精度向上をサポートします。 - 用途
- LCD TFT基板/CF基板
貼り合せ後のパネル貼り合せ精度検査 - 仕様
- 検査対象部位：Sheet Mark、Panel Mark
――――――――――――――――――――――――――――――
検査項目：TFT基板/CF基板 貼り合せ精度
――――――――――――――――――――――――――――――
対応基板サイズ：最大 G10.5
――――――――――――――――――――――――――――――
オプション：シール幅検査、打点有無検査
――――――――――――――――――――――――――――――

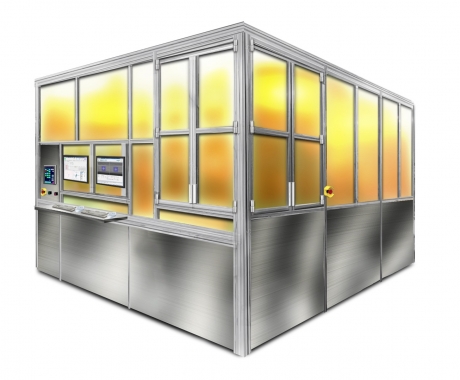

パーテイクル検査装置
- 概要
- TFT基板/CF基板 貼り合せ前の工程における Particle状態を検査。
- 用途
- FPD基板表面の Particle を検出 ～ 前工程への Feedback や Repair に反映
- 仕様
- 最小検出Size： Φ1um ～（Φ5um、Φ10um、Φ30um）
――――――――――――――――――――――――――――
対応基板Size： 最大 G10.5
――――――――――――――――――――――――――――

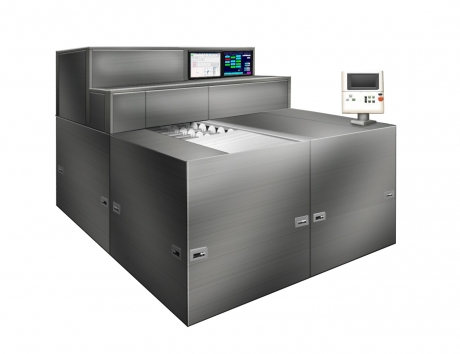

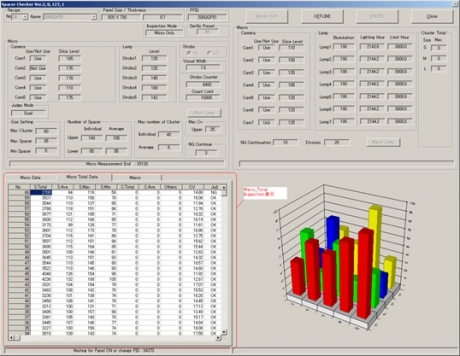

スペーサー検査装置
- 概要
- スペーサー散布後のスペーサー散布状態を検査。
基板全領域の ”塊”測定(Macro検査)と一定箇所の”分布”測定(Micro検査)に対応。 - 用途
- FPD基板 貼り合せ前 の Spacer分布 を測定 ～ 前工程への Feedback や Repair に反映
- 仕様
- 対応 Spacer Size： Φ3um ～
―――――――――――――――――
対応基板Size： 最大 G6
―――――――――――――――――
Wave Line 検査装置
Wave Line Inspection Equipment
- 概要
- 一般顕微鏡では観察できない、ディスプレー内のうねり検出。
特殊可視技術を搭載した検査装置。 - 用途
- フレキシブルディスプレー、OLEDの各工程毎に使用
検査項目：うねり・気泡・傷・異物
Inspection Item : Wave Line / Bubble / Scrunch / Particle - 仕様
- 視野サイズ：160×160mm
参考タクト：8sec
オプション項目：OCA Bright line・OCA Bonding Pad
Option Inspection Item : OCA Bright line・OCA Bonding Pad
