白色LED光源

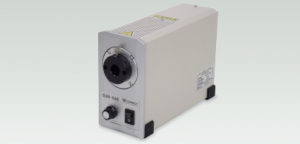

SLBX-15AS
白色LED光源装置
ハロゲン光源に置き換わる、ライトガイド挿入タイプのLED光源です。
省エネ、長寿命を実現致します。
※ハロゲン光源150Wクラスの明るさ
※照度600,000lx
※ラインセンサーの照明に最適
※結束径φ11ｍｍまで対応可能
※低消費電力(20Ｗ)
※口金(ライトガイド挿入部)にカラーフィルターを付けることでお好みの色等に変えられます。(オプション)
※プラファイバー、多成分ガラスファイバー使用可能です。
電球色LEDへの変更可能です。お問合せください。
白色LED光源装置
ハロゲン光源に置き換わる、ライトガイド挿入タイプのLED光源です。
省エネ、長寿命を実現致します。
※ハロゲン光源150Wクラスの明るさ
※照度600,000lx
※ラインセンサーの照明に最適
※結束径φ11ｍｍまで対応可能
※低消費電力(20Ｗ)
※口金(ライトガイド挿入部)にカラーフィルターを付けることでお好みの色等に変えられます。(オプション)
※プラファイバー、多成分ガラスファイバー使用可能です。
電球色LEDへの変更可能です。お問合せください。

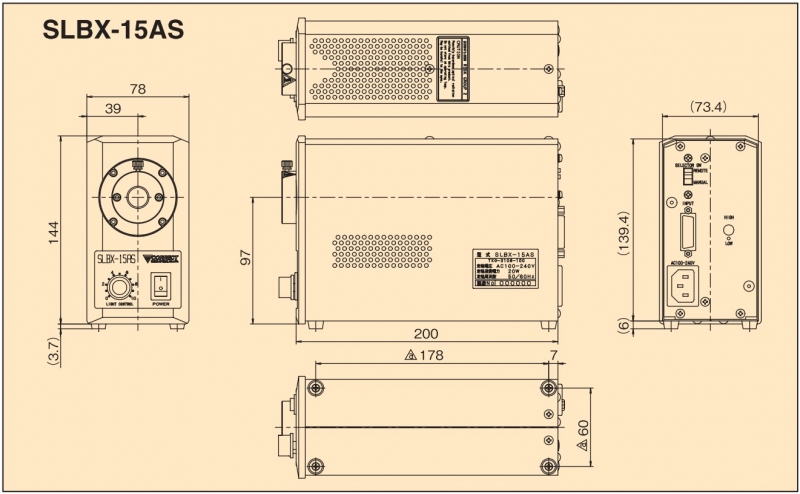

| 型式 | SLBX-15AS |
|---|---|
| 定格入力電圧 | AC100～240V |
| 定格入力周波数 | 50/60Hz |
| 消費電力 | 20W |
| LED発光色 | 白色 |
| 照度 | ※平均照度:600,000lx |
| LED寿命 | 30,000H |

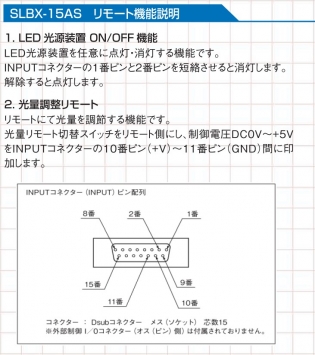

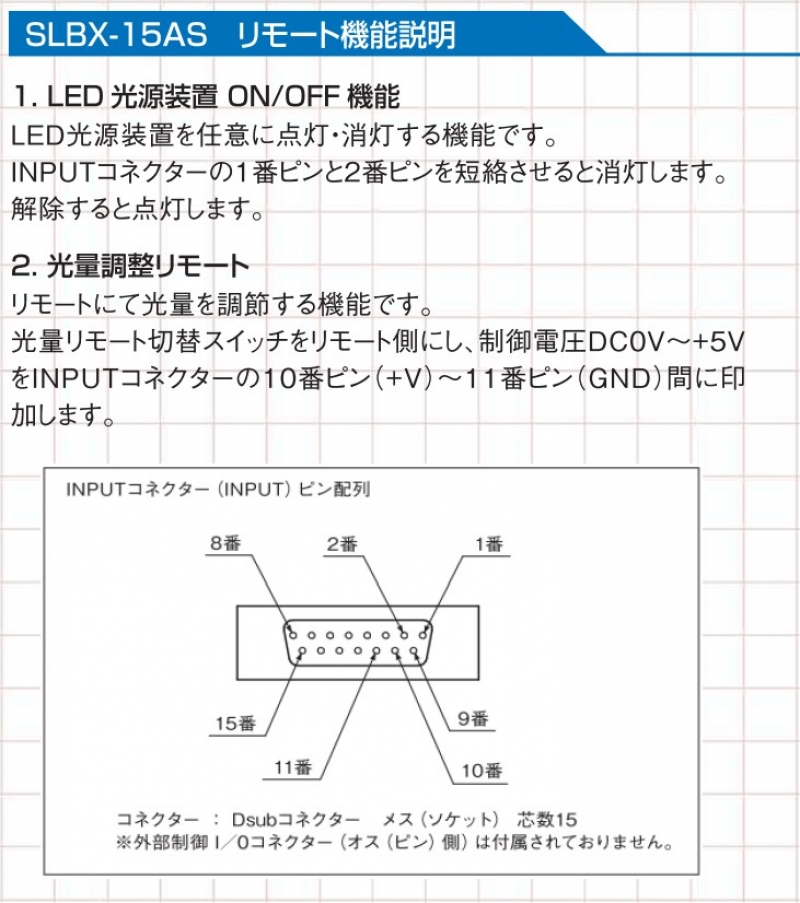

| 調光制御 | マニュアル:前面調光ボリュームによる連続調光 リモート:アナログ入力電圧 DC0V-+5V |
| 機能スイッチ | マニュアル/リモート切替:背面 |
| 保護機能 | 過電流保護回路(ヒューズ) |
| 冷却方法 | 強制ファン冷却 |
| 使用温度/湿度 | 0℃～+40℃/20%～80%RH(ただし結露無し) |
| 外形寸法 | W78×H144×D200mm(突起部除く寸法) |
| 重量 | 2kg |
| ※照度は実験値であり、保証値ではありません。 LED寿命は使用環境温度により異なります。保証値ではありません。 |
| カタログ | 2024照明機器_P52 |
|---|

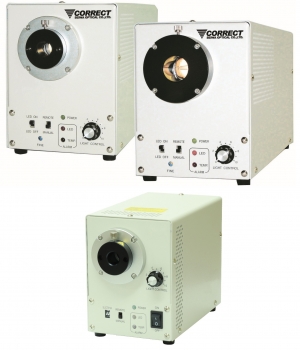

メタルハライドクラスLED光源

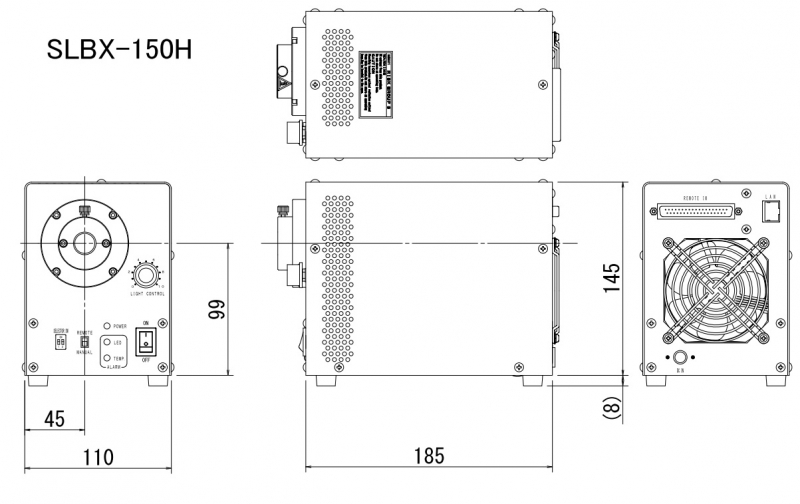

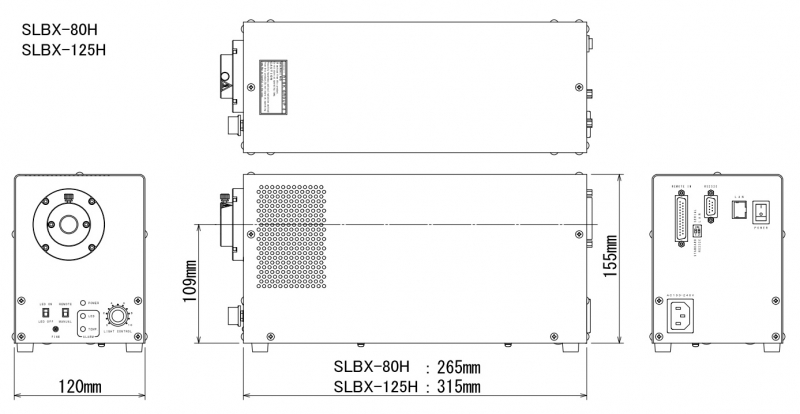

SLBX-80H / SLBX-125H / SLBX-150H
メタハラクラスLED光源装置
メタルハライド光源に匹敵する明るさのLED光源です。ランニングコストを大幅に削減しました
※SLBX-125Hはメタハラ光源250Wクラスの明るさ
※照度：SLBX-80H 1,400,000lx
SLBX-125H 1,800,000lx
SLBX-150H 2,700,000lx ← 高輝度軽量コンパクトモデル新発売！
※結束径 φ11mmまで対応
※外部制御可能
※用途：ハイスピードカメラ用スポット照明, 長尺ライン型ライトガイド用光源, 大量光を必要とする検査用照明
メタハラクラスLED光源装置
メタルハライド光源に匹敵する明るさのLED光源です。ランニングコストを大幅に削減しました
※SLBX-125Hはメタハラ光源250Wクラスの明るさ
※照度：SLBX-80H 1,400,000lx
SLBX-125H 1,800,000lx
SLBX-150H 2,700,000lx ← 高輝度軽量コンパクトモデル新発売！
※結束径 φ11mmまで対応
※外部制御可能
※用途：ハイスピードカメラ用スポット照明, 長尺ライン型ライトガイド用光源, 大量光を必要とする検査用照明
| 型式 | SLBX-80H | SLBX-125H | SLBX-150H |
|---|---|---|---|
| 定格入力電圧 | AC100～240V±10% | DC24V (ACアダプター入力:AC100～240V) | |
| 定格入力周波数 | 50/60Hz | ||
| 消費電力 | 80W | 125W | 150W |
| LED発光色 | 白色 | ||
| 照度 ※1 | 1,400,000lx | 1,800,000lx | 2,700,000lx |
| LED寿命 ※2 | 約30,000H | ||
| 調光制御 | マニュアル:光量調節ボリュームによる連続調光 外部調光:8bitデジタル,RS-232C,LAN | マニュアル:光量調節ボリュームによる連続調光 外部調光:アナログ0-5V,10bitデジタル,RS-232C,LAN | |
| 冷却方法 | 強制ファン冷却 | ||
| 使用温度/湿度 | 0℃～40℃/20%～80%RH(ただし結露無し) | ||
| 外形寸法 | W120×H155×D265mm(突起部除く寸法) | W120×H155×D315mm(突起部除く寸法) | W110×H145×D185mm（突起部除く寸法） |
| 重量 | 4kg | 4.6kg | 2.8kg |
| ※1 | 結束径φ11㎜長さ500㎜のﾗｲﾄｶﾞｲﾄﾞを使用し、出射端から50㎜離れた位置での参考照度です。 | ||
| ※2 | 使用環境により異なります。 保証値ではありません。 | ||
| カタログ | 2024照明機器_P52 |
|---|
近赤外ハロゲン光源

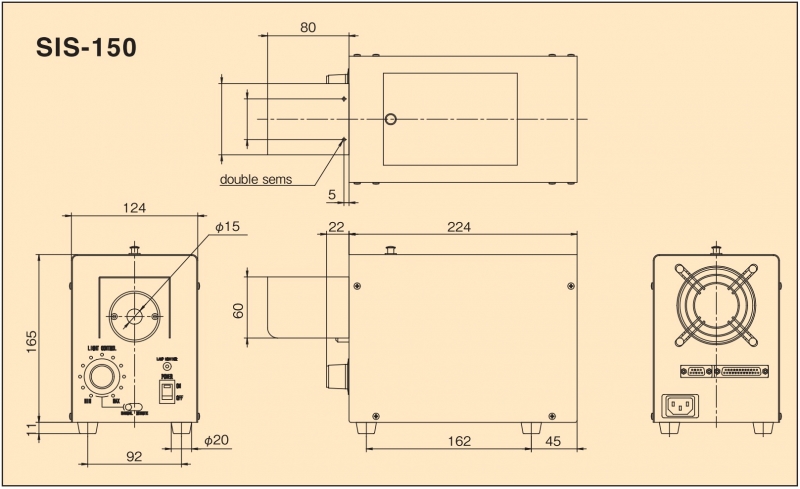

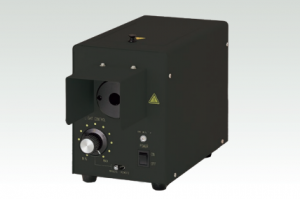

SIS-150 (-NIR/-AIR)
近赤外線照射装置
近赤外線領域にピークを持ったファイバー光源装置です。
専用光学系、近赤外線領域に感度を持ったカメラと使用することで、
Siウェハの内部検査や裏面パターンの観察など、非破壊検査に最適です。
専用オプション
※波長選択バンドパスフィルターを設置可能
※メカニカルシャッター搭載可能
※256段階デジタル調光ボードを搭載可能
*アナデジ調光ボード(コントロール電圧(0-5V)
*パラレル調光ボード(パラレル8bitデジタル信号)
*シリアル調光ボード(RS232Cシリアル8bitデジタル信号)
近赤外線照射装置
近赤外線領域にピークを持ったファイバー光源装置です。
専用光学系、近赤外線領域に感度を持ったカメラと使用することで、
Siウェハの内部検査や裏面パターンの観察など、非破壊検査に最適です。
専用オプション
※波長選択バンドパスフィルターを設置可能
※メカニカルシャッター搭載可能
※256段階デジタル調光ボードを搭載可能
*アナデジ調光ボード(コントロール電圧(0-5V)
*パラレル調光ボード(パラレル8bitデジタル信号)
*シリアル調光ボード(RS232Cシリアル8bitデジタル信号)
| 型式 | SIS-150-NIR | SIS-150-AIR |
|---|---|---|
| 定格入力電圧 | AC100～240V | AC100～240V |
| 定格入力周波数 | 50/60Hz | 50/60Hz |
| 点灯方式 | 直流点灯方式 | 直流点灯方式 |
| 光量調節 | 出力電圧可変式 電圧可変範囲:DC2V～15V 光量可変範囲:0.1%～100% | 出力電圧可変式 電圧可変範囲:DC2V～15V 光量可変範囲:0.1%～100% |
| 保護機能 | 過電流保護回路(電源再投入により復帰) 過昇温保護回路(自動復帰) | 過電流保護回路(電源再投入により復帰) 過昇温保護回路(自動復帰) |
| 冷却方式 | 強制ファン冷却 | 強制ファン冷却 |
| 使用温度/湿度 | 0℃～40℃/20%～80%RH(ただし結露なし) | 0℃～40℃/20%～80%RH(ただし結露なし) |
| 機能 | ランプ切れ信号出力:オープンコレクタ・エミッタ アナログ信号電圧調光:DC0～5V入力 リモートランプON/OFF:DC5V印加によりOFF | ランプ切れ信号出力:オープンコレクタ・エミッタ アナログ信号電圧調光:DC0～5V入力 リモートランプON/OFF:DC5V印加によりOFF |
| 外形寸法 | W124×H165×D224mm(突起部除く寸法) | W124×H165×D224mm(突起部除く寸法) |
| 重量 | 約2.7kg | 約2.7kg |

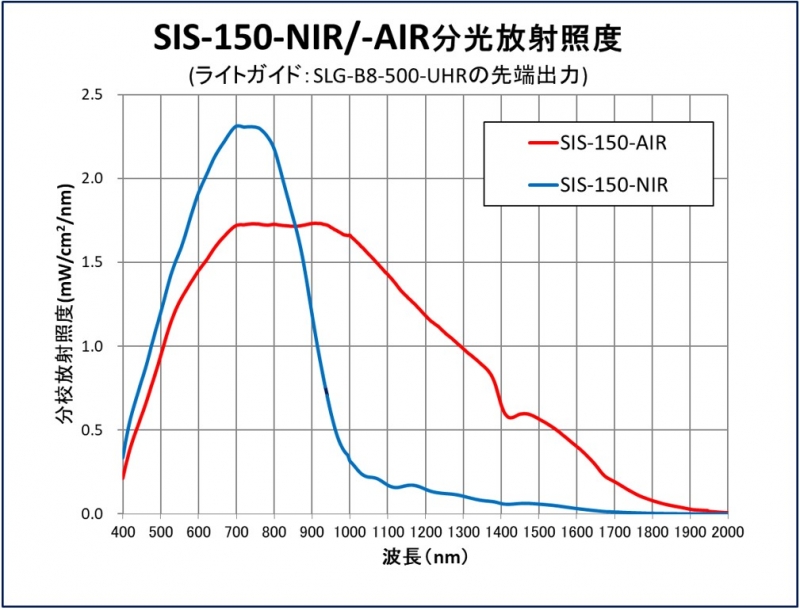

| 照射波長 | 400～1100nm | 400～1700nm |
| ピーク波長 | 800nm | 1000nm |
| ライトガイド | 標準仕様 | 要専用耐熱ライトガイド |

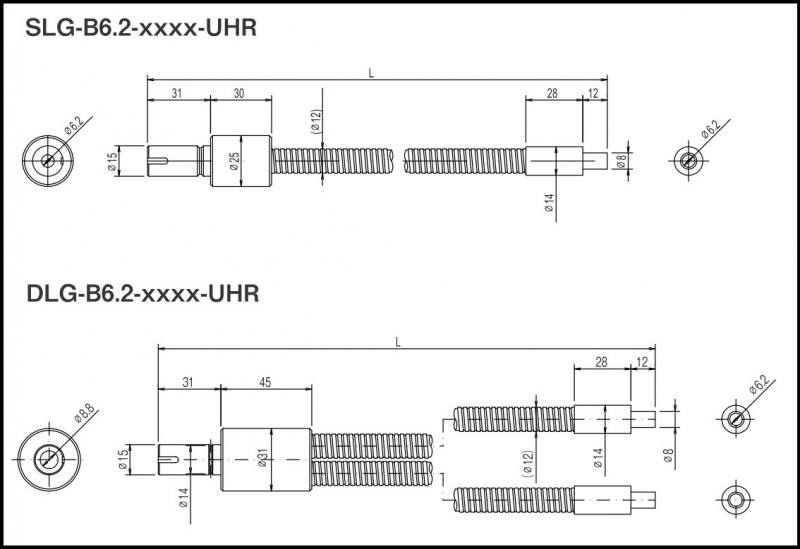

| 専用耐熱ﾗｲﾄｶﾞｲﾄﾞ | SLG-B6.2-****-UHR (ストレート) | DLG-B6.2-****-UHR (2分岐) |
|---|---|---|
| バンドル径(ｍｍ) | φ6.2 | φ6.2 |
| 最小曲R(ｍｍ) | R40 | R40 |
| Ｌ寸法(ｍｍ) | 1000 | 1000 |
| Ｌ寸法(ｍｍ) | 2000 | 2000 |
| Ｌ寸法(ｍｍ) | 3000 | 3000 |
| カタログ | 2024照明機器_P53 |
|---|
