カメラマイクロスコープ Camera Microscope

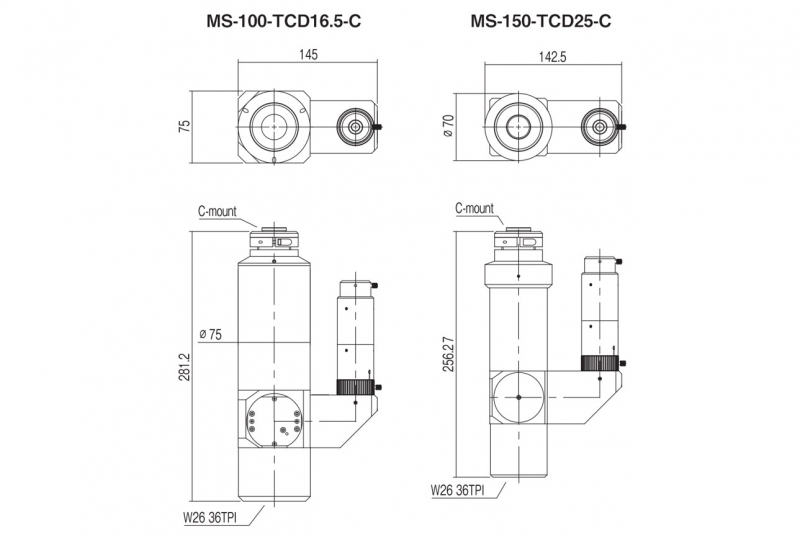

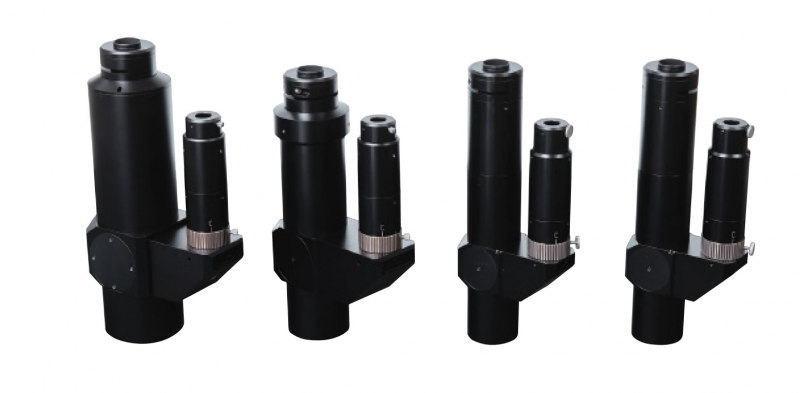

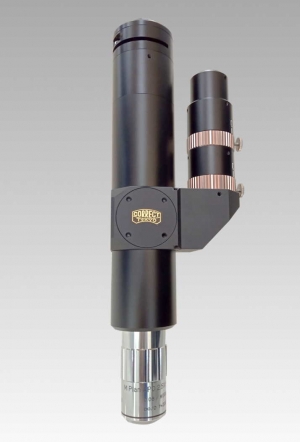

0.5X/0.75X/1X/2X 広視野結像鏡筒(カメラマイクロスコープ)
新製品
MS-100-TC(D)16.5 (0.5X), MS-150-TC(D)25 (0.75X), MS-200-TC(D)26.5 (1X), MS-400-TC(D)26.5 (2X)
f=100mm(0.5X)、f=150mm(0.75X)、f=200mm(1X)、f=400mm(2X) の4機種
弊社のM.PlanAPOHRシリーズ対物レンズとの組み合わせで広視野をカバ―
※NIR(1100nm)モデルも対応可能です。お問い合わせください。
推奨対物レンズ
M.PlanAPO-HRシリーズ 高視野対物レンズ
対応センサー
Python16K, VITA16K, CMV8000, IMX294, IMX367等の高解像高視野センサー
MS-100-TC(D)16.5 (0.5X), MS-150-TC(D)25 (0.75X), MS-200-TC(D)26.5 (1X), MS-400-TC(D)26.5 (2X)
f=100mm(0.5X)、f=150mm(0.75X)、f=200mm(1X)、f=400mm(2X) の4機種
弊社のM.PlanAPOHRシリーズ対物レンズとの組み合わせで広視野をカバ―
※NIR(1100nm)モデルも対応可能です。お問い合わせください。
推奨対物レンズ
M.PlanAPO-HRシリーズ 高視野対物レンズ
対応センサー
Python16K, VITA16K, CMV8000, IMX294, IMX367等の高解像高視野センサー

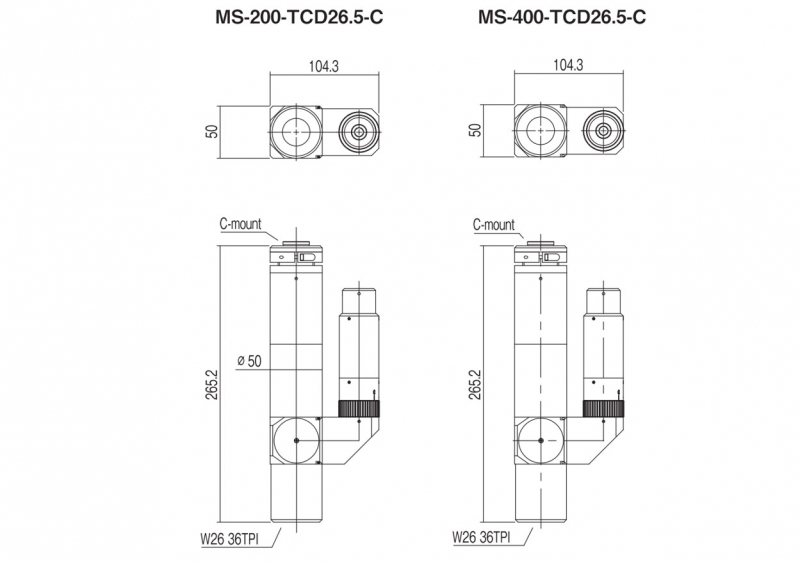

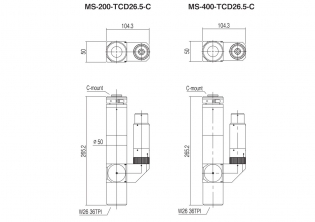

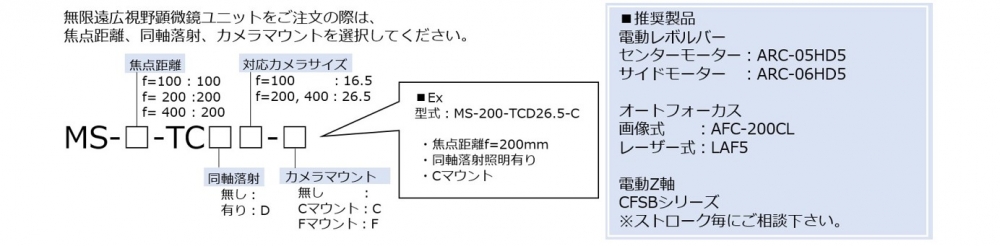

| Model | MS-100-TCD16.5-C(F) | MS-150-TCD25-C(F) | MS-200-TCD26.5-C(F) | MS-400-TCD26.5-C(F) |
|---|---|---|---|---|
| 倍率 | 0.5X | 0.75X | 1X | 2X |
| 焦点距離 | 100mm | 150mm | 200mm | 400mm |
| 波長 | 436-656nm | 436-656nm | 436-656nm | 436-656nm |
| イメージサークル | φ16.5mm(Cﾏｳﾝﾄ/Fﾏｳﾝﾄ) | φ19.3mm(Cﾏｳﾝﾄ) φ25mm(Fﾏｳﾝﾄ) | φ19.3mm(Cﾏｳﾝﾄ) φ26.5mm(Fﾏｳﾝﾄ) | φ19.3mm(Cﾏｳﾝﾄ) φ26.5mm(Fﾏｳﾝﾄ) |
| 対物レンズマウント | W26 | W26 | W26 | W26 |
| カメラマウント | Cマウント/Fマウント | Cマウント/Fマウント | Cマウント/Fマウント | Cマウント/Fマウント |
| 重量 | 約3kg | 約2.2kg | 約1.3kg | 約1.4kg |
| カタログ | MS-200-TCD26.5 |
|---|

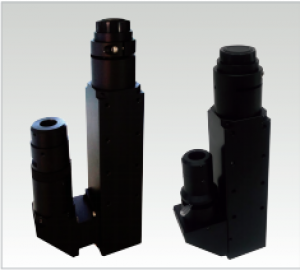

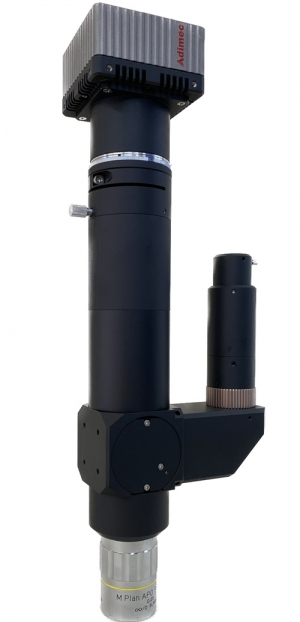

3波長対応f=200mm結像鏡筒(カメラマイクロスコープ)

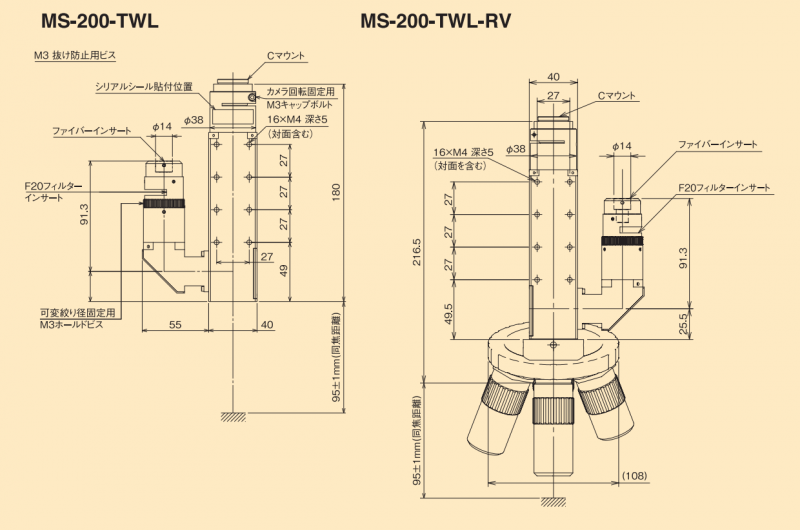

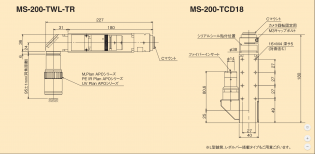

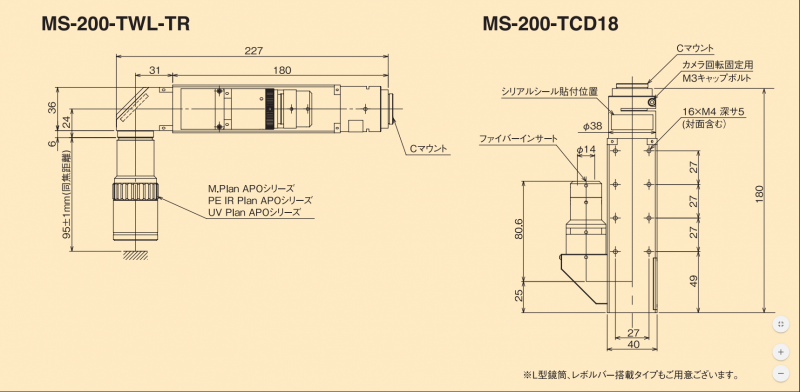

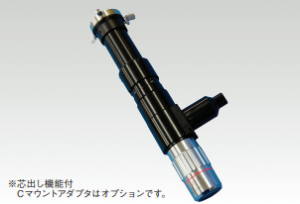

MS-200-TWL / TCD18
ｆ＝200mm 同軸 / L型鏡筒
無限設計 f=200mmチューブレンズ入り鏡筒です。明視野での高精細な観察が可能です。
カメラの対応サイズは既存の1.1インチに加え、カメラデバイスサイズφ18mmにも対応いたします。
また、YAG第1 ～ 3高調波（355、532、1064nm)にあわせて補正しています。
可視対物以外にも紫外対物（NUV、DUV）や赤外対物（PEIR）に対応しています。
本鏡筒をベースにしたレーザー用鏡筒も
OEMにて承っております。お気軽にご相談ください。
ｆ＝200mm 同軸 / L型鏡筒
無限設計 f=200mmチューブレンズ入り鏡筒です。明視野での高精細な観察が可能です。
カメラの対応サイズは既存の1.1インチに加え、カメラデバイスサイズφ18mmにも対応いたします。
また、YAG第1 ～ 3高調波（355、532、1064nm)にあわせて補正しています。
可視対物以外にも紫外対物（NUV、DUV）や赤外対物（PEIR）に対応しています。
本鏡筒をベースにしたレーザー用鏡筒も
OEMにて承っております。お気軽にご相談ください。
| カタログ | 2018Catalog_P32.pdf |
|---|---|
| 外観図DXF | |
| 外観図3D |

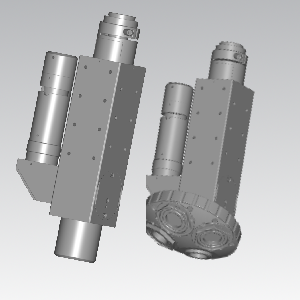

大型素子φ33mm対応結像鏡筒(カメラマイクロスコープ)
新製品
f=200mm センサー対角33mm対応

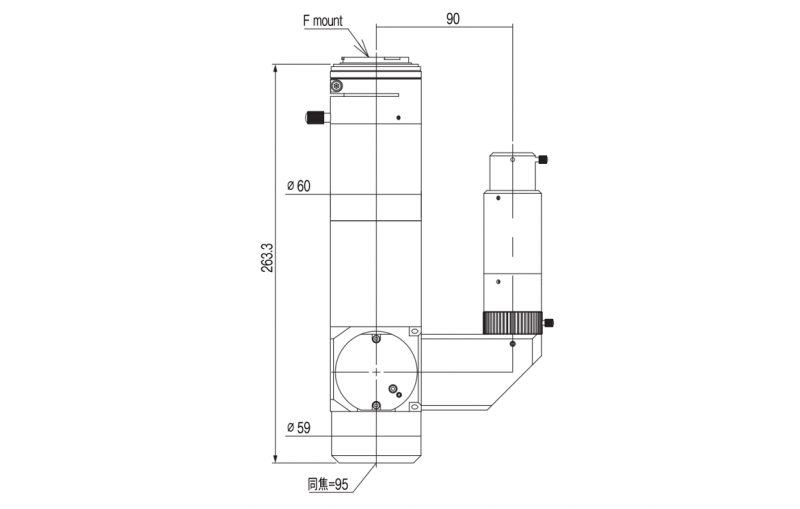

MS-200-TCD33シリーズ
12メガピクセルエリアカメラ（5.5μm、4096×3072）CMV1200 など
25メガピクセルエリアカメラ（4.5μm、5120×5120）Python25K など
に対応した、無限遠（f=200mm）のFマウント鏡筒です。
※マウントは変更可能です。ご相談ください。
高倍率で広視野を高精細に撮像・観察することが可能です。
様々なカスタマイズにも対応しており、装置組込みに最適です。
推奨対物レンズ
M.PlanAPO-HRシリーズ 高視野対物レンズ
1.5x,2.5x,5x,10x
f=200mm センサー対角33mm対応
MS-200-TCD33シリーズ
12メガピクセルエリアカメラ（5.5μm、4096×3072）CMV1200 など
25メガピクセルエリアカメラ（4.5μm、5120×5120）Python25K など
に対応した、無限遠（f=200mm）のFマウント鏡筒です。
※マウントは変更可能です。ご相談ください。
高倍率で広視野を高精細に撮像・観察することが可能です。
様々なカスタマイズにも対応しており、装置組込みに最適です。
推奨対物レンズ
M.PlanAPO-HRシリーズ 高視野対物レンズ
1.5x,2.5x,5x,10x

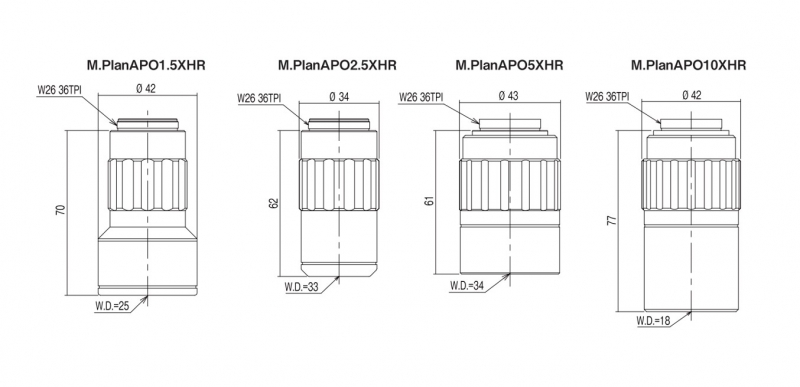

| 対物型式 | M.Plan APO1.5XHR | M.Plan APO2.5XHR | M.Plan APO5XHR | M.Plan APO10XHR |
|---|---|---|---|---|
| 倍率 | 1.5× | 2.5× | 5× | 10× |
| 作動距離 | 25mm | 33mm | 34mm | 18mm |
| 焦点距離 | 133.38mm | 80mm | 40mm | 20mm |
| N.A. | 0.048 | 0.08 | 0.16 | 0.3 |
| 分解能 | 7.4μm | 4.2μm | 2.1μm | 1.2μm |
| 焦点深度(±D.F) | 119.3μm | 42.9μm | 10.7μm | 3.0μm |
| 重量 | 390g | 180g | 385g | 545g |
| カタログ | MS-200-TCD33+M.PlanAPO-HRseries |
|---|---|
| 外観図PDF | |
| 外観図DXF | |
| 外観図3D |

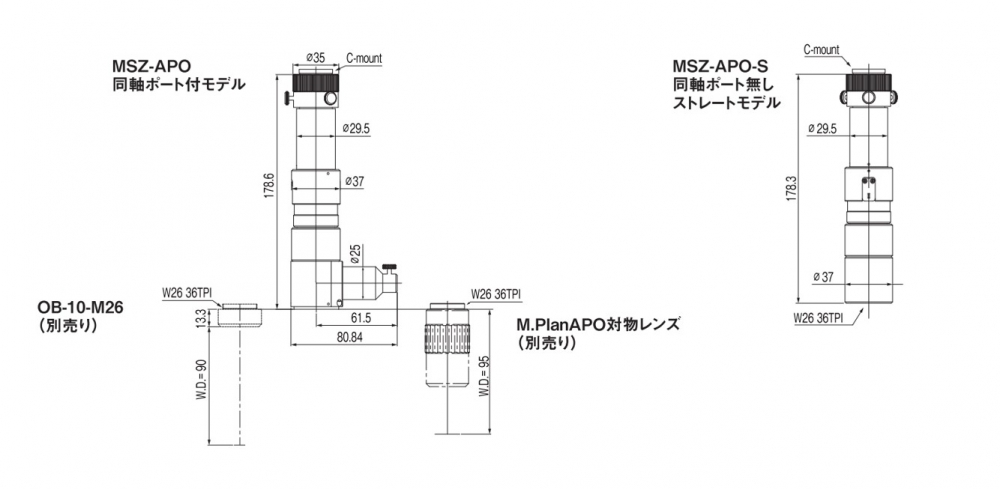

M.PlanAPO取付ズーム鏡筒
MSZ-APO
M.PlanAPO取付用ズーム鏡筒
コンパクト設計の6Xズームレンズに、長作動距離対物レンズM.PlanAPOシリーズを選択して取付できる鏡筒です。
専用対物レンズ（OB-**-M26）をつけると、低倍率ズームレンズとしてご使用頂けます。
M.PlanAPO取付用ズーム鏡筒
コンパクト設計の6Xズームレンズに、長作動距離対物レンズM.PlanAPOシリーズを選択して取付できる鏡筒です。
専用対物レンズ（OB-**-M26）をつけると、低倍率ズームレンズとしてご使用頂けます。
| 対物レンズ | M.PlanAPO2.5XHR | M.PlanAPO5XSB | M.PlanAPO10XSB | M.PlanAPO20XS | M.PlanAPO50XSBS |
|---|---|---|---|---|---|
| 合計倍率 | 0.9-5.4X | 1.8-10.8X | 3.6-21.6X | 7.2-43.2X | 18-108X |
| 作動距離 | 32.5mm | 36.2mm | 38.9mm | 22.2mm | 18.3mm |
| 被写界深度 | 224-76μm | 53-10μm | 14-5.2μm | 3.5-2.2μm | 1.7μm |
| 分解能 | 9.6-5.6μm | 4.7-2.1μm | 2.4-1.5μm | 1.2-1.0μm | 0.8μm |
| N.A. | 0.035-0.06 | 0.072-0.16 | 0.14-0.23 | 0.28-0.35 | 0.4 |
| 専用対物レンズ | 倍率 | 作動距離 | 合計倍率 | 寸法 |
|---|---|---|---|---|
| OB-05-M26 | 0.5X | 194.5mm | 0.36-2.2X | Φ33×50mm |
| OB-075-M26 | 0.75X | 116.5mm | 0.58-3.5X | Φ33×13mm |
| OB-10-M26 | 1X | 90mm | 0.75-4.5X | Φ33×13.3mm |
| OB-15-M26 | 1.5X | 62mm | 1.04-6.2X | Φ33×11mm |
| OB-20-M26 | 2X | 39.8mm | 1.45-8.7X | Φ33×14.5mm |
| カタログ | 2024Catalog-P29.pdf |
|---|---|
| 外観図PDF | |
| 外観図DXF | |
| 外観図3D |

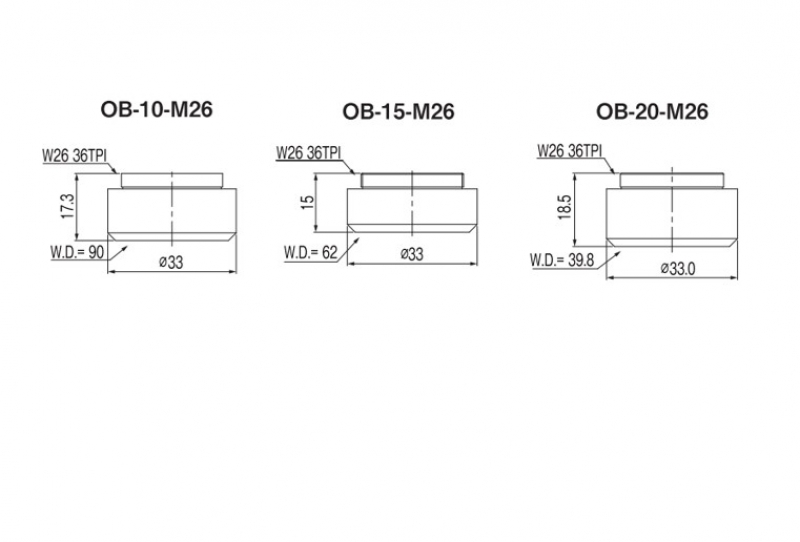

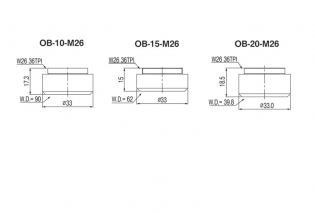

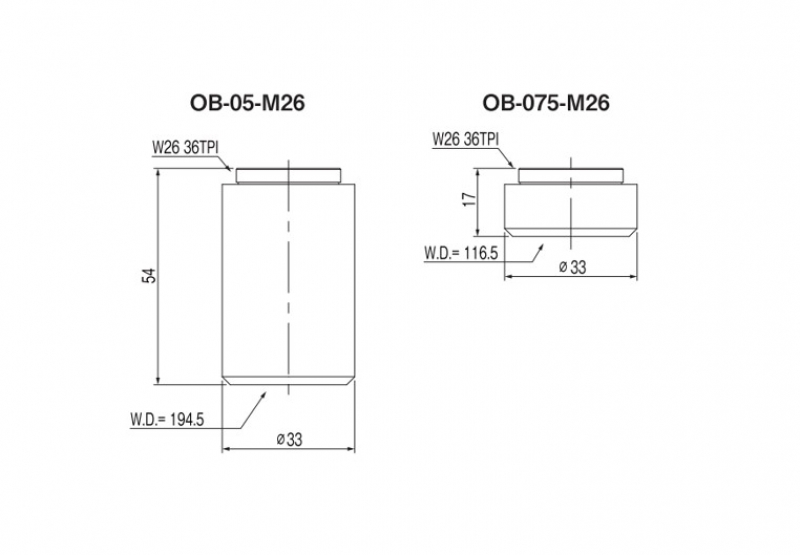

OB-**-M26はMSZ-APO専用対物レンズです（旧型式CV-**-M26）。
低倍率対物（M.PlanAPO及びOB-**-M26)使用時、CCDサイズによっては照明のケラレが発生いたします。
近赤外線専用f=200mm結像鏡筒(カメラマイクロスコープ)
MS-200-IR1700
MS-200-IR1700-RV (マニュアル4穴レボルバ付モデル)
900-1700nmで高い透過率を維持したInGaAs,SWIRカメラに最適な
Cマウントカメラマイクロスコープユニットです。
コンパクトでありながら、同軸ポートはケーラー照明になっています。
推奨対物レンズ
PEIR対物レンズシリーズ 近赤外域の分光透過率を高く設計した長作動距離、高解像対物レンズ
(2.5X,10x,20X,50X,100X)
PEIR2000対物レンズシリーズ 近赤外2000nm対応対物レンズ
(20X,50X)
推奨NIR光源
近赤外ハロゲン光源
MS-200-IR1700-RV (マニュアル4穴レボルバ付モデル)
900-1700nmで高い透過率を維持したInGaAs,SWIRカメラに最適な
Cマウントカメラマイクロスコープユニットです。
コンパクトでありながら、同軸ポートはケーラー照明になっています。
推奨対物レンズ
PEIR対物レンズシリーズ 近赤外域の分光透過率を高く設計した長作動距離、高解像対物レンズ
(2.5X,10x,20X,50X,100X)
PEIR2000対物レンズシリーズ 近赤外2000nm対応対物レンズ
(20X,50X)
推奨NIR光源
近赤外ハロゲン光源
| 外観図PDF | |
|---|---|
| 外観図DXF | |
| 外観図3D |
