LED電源/ケーブル LED power supply / Cables

パルス調光電源

パルス調光電源

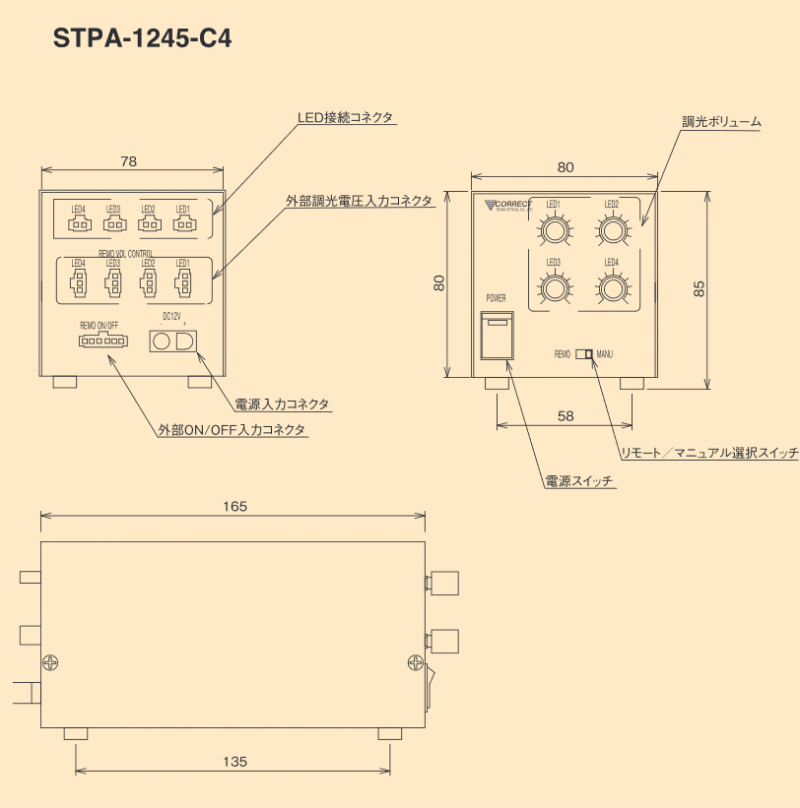

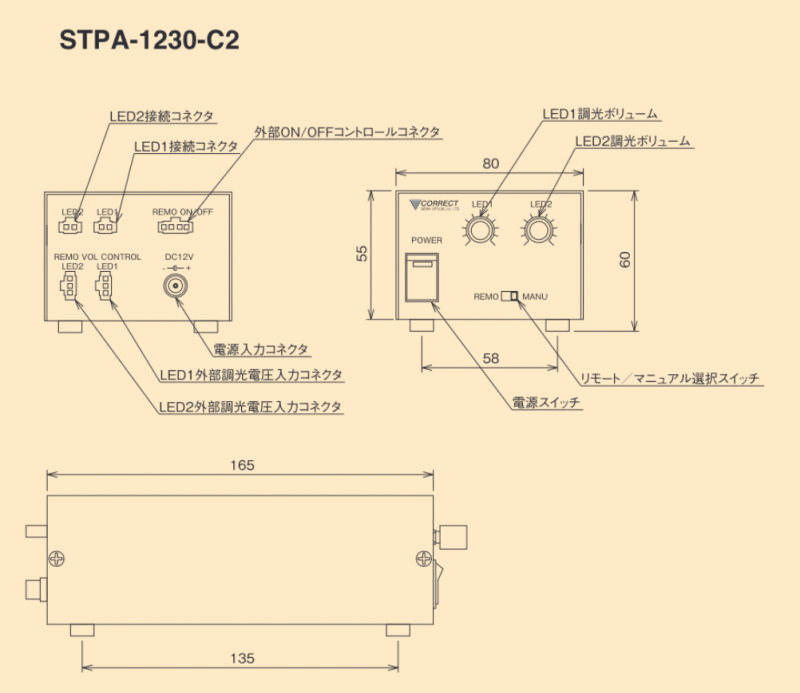

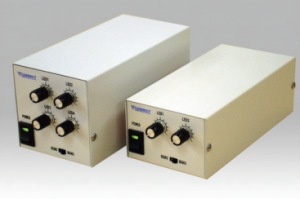

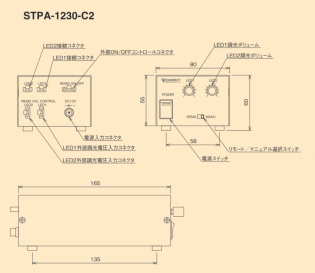

STPA-1230-C2-N/STPA-1245-C4-N
パルス調光電源

使用照明により、電源容量をお選びいただけます。
1ch ~ 4chまで1台の電源で複数の光量を別々に調光できます。
外部よりON/OFF制御、調光(0-5V制御)が可能です。

マイコン搭載によりAD変換を行い、1000階調の調光が可能になりました。
型式STPA-1230-C2-NSTPA-1245-C4-N
チャンネル数2CH4CH
CH総合出力30W(1CH最大30W)45W(1CH最大30W)
調光方式 PWM方式 約60kHz
手動:光調方法 ツマミ式ボリューム(0~100%)
手動:照明ON/OFF 各チャンネル個別にON/OFF
MANUAL/REMOTE機能 スライドスイッチによる切替
外部:調光方法 DC0~5V電圧入力(0~100%)
外部:照明ON/OFF 各チャンネル個別にON/OFF
冷却方式 自然空冷
入力電圧 DC12V(ACアダプター入力)
出力電圧 12V±5%
付属品 ACアダプター(AC100-240V)・ACケーブル(125VAC専用)・外部リモートコネクタ
重量
接続コネクタ配置ピン番号STPA-1230-C2N 信号名STPA-1245-C4N 信号名
LED1出力+(+12V)出力+(+12V)
LED2出力-出力-
EXT ON/OFF CONTROL1LED1 ON/OFFLED1 ON/OFF
EXT ON/OFF CONTROL2LED2 ON/OFFLED2 ON/OFF
EXT ON/OFF CONTROL3外部制御切替LED3 ON/OFF
EXT ON/OFF CONTROL4GNDLED4 ON/OFF
EXT ON/OFF CONTROL5-外部制御切替
EXT ON/OFF CONTROL6-GND
EXT CONTROL1+5V出力+5V出力
EXT CONTROL2調光電圧入力調光電圧入力
EXT CONTROL3GNDGND

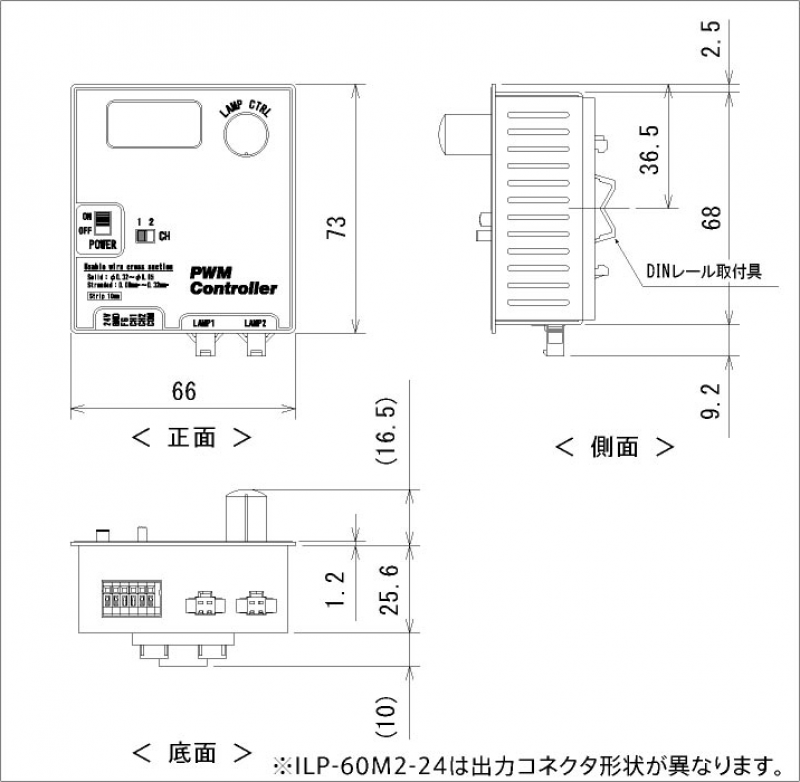

小型1000階調デジタルコントローラ

小型1000階調デジタルコントローラ

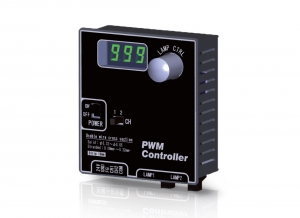

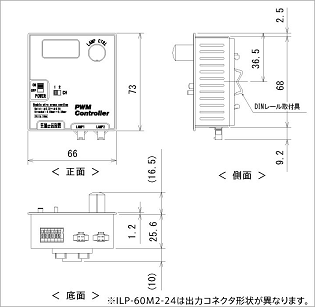

SLPシリーズ
軽量コンパクトで、コストパフォーマンスに優れたPWM調光電源
型式SLP-1230-C2SLP-2460-C2
入力電圧 DC24V±10%
入力電流1.5A(Max)3.0A(Max)
出力電圧DC12VDC24V
CH数2ch
容量30W(2CH合計)60W(2CH合計)
制御方式 約80kHz PWM制御(1000階調)
外部ON/OFF応答性 OFF→ON:70μs以内、ON→OFF:20μs以内
OPTION:AC100Vアダプタ、ACケーブル、スタンド

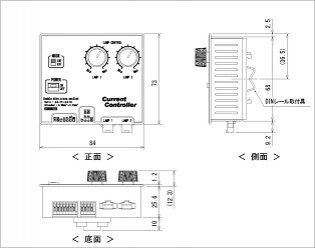

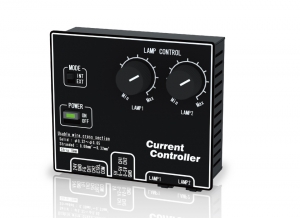

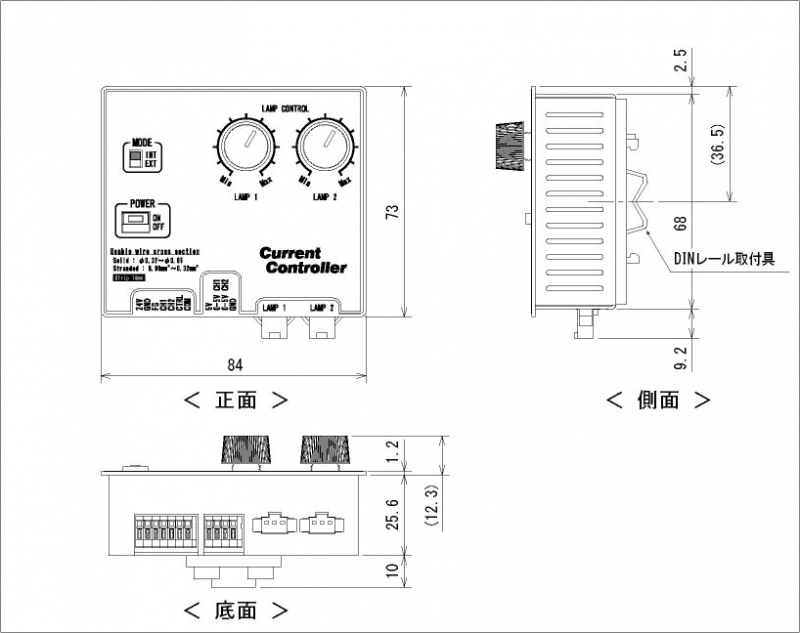

小型定電流コントローラー

小型定電流コントローラー

SLCシリーズ
軽量コンパクト、電流によって光量を制御する電源
※ 外部0~5V調光、ON/OFF機能付
型式SLC-ANG-350DSLC-ANG-700D
入力電圧 DC24V
入力電流0.15A0.3A
定格出力350mA/ch700mA/ch
CH数 2ch
制御方式 出力電流可変方式
外部制御 0-5V入力 外部ON/OFF
接続可能照明SLDH-A20シリーズSLDH-A21シリーズ
OPTION:AC100Vアダプタ、ACケーブル、スタンド

デジタル調光電源

デジタル調光電源

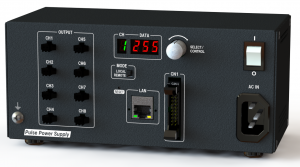

STP-LAN/DIO
STP-232/DIO
STP-485/ANG

デジタル調光電源

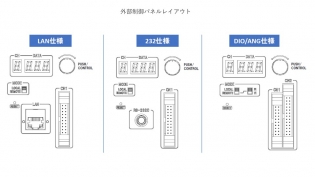

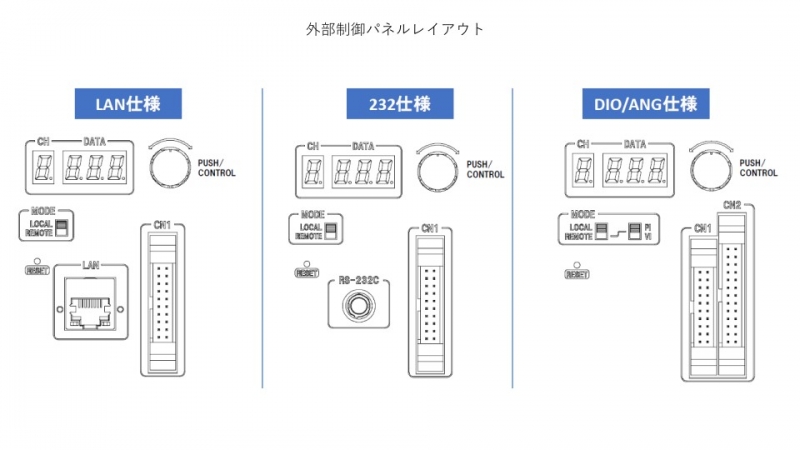

「LAN通信/8bitパラレル通信切替」「RS-232C通信/8bitパラレル通信切替」「RS-485通信/アナログ0-5V切替」の3タイプの外部制御が可能な多機能電源です。
■ 外部ON/OFF信号と照明出力を完全同期
■ 多彩な外部ON/OFF機能を搭載
■ DINレール取付けに対応

◇共通仕様
 調光方式 約125kHz PWM制御
 外部制御 外部ON/OFF、外部調光
 保護機能 過電流保護、FAN異常

◇通信仕様(LAN)
 通信プロトコル TCP/IP
 適合規格    IEEE802.3(10BASE-T)、IEEE802.3u(100BASE-TX)
 伝送速度    10Mbps(10VASE-T)、100Mbps(100BASE-TX)
 接続ポート   4ポート
 機能      Auto MDI/MDIX、Auto Negotiation

◇通信仕様(RS-232C/RS-485)
 通信プロトコル RS-232C/RS-485
 ポートレート  19200bps
 データ     8bit
 パリティビット 偶数パリティ
 ストップビット 1bit

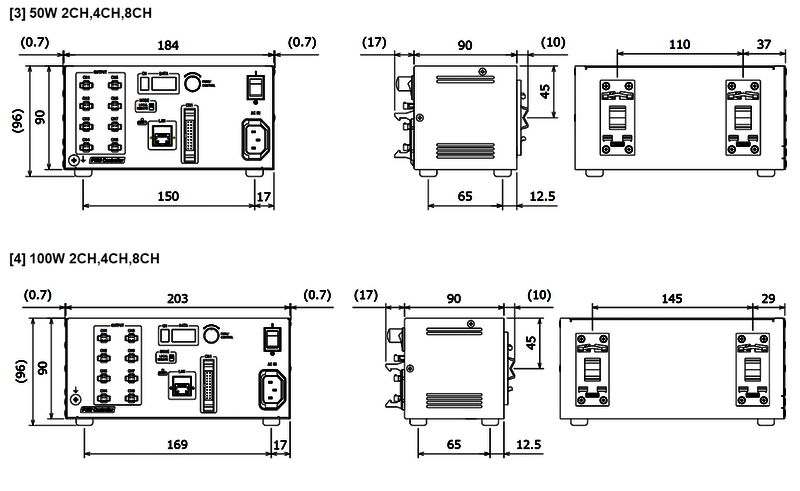

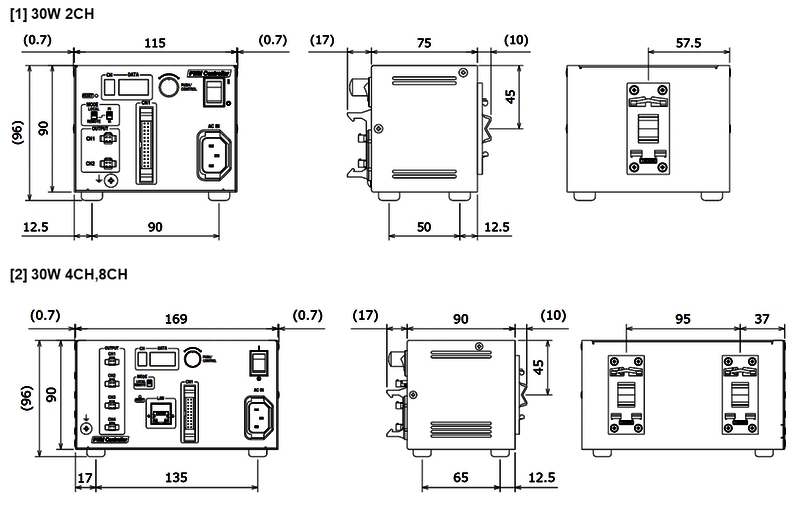

型式CH数入力電圧出力電圧容量外形図
STP-△△△△△-1230-C2 2AC100~240VDC12V30W1
STP-△△△△△-1230-C4
STP-△△△△△-1230-C8
4
8
AC100~240VDC12V30W2
STP-△△△△△-1250-C2
STP-△△△△△-1250-C4
STP-△△△△△-1250-C8
2
4
8
AC100~240VDC12V50W3
STP-△△△△△-12100-C2
STP-△△△△△-12100-C4
STP-△△△△△-12100-C8
2
4
8
AC100~240VDC12V100W4
STP-△△△△△-2430-C22 AC100~240VDC24V30W1
STP-△△△△△-2430-C4
STP-△△△△△-2430-C8
4
8
AC100~240VDC24V30W2
STP-△△△△△-2450-C2
STP-△△△△△-2450-C4
STP-△△△△△-2450-C8
2
4
8
AC100~240VDC24V50W3
STP-△△△△△-24100-C2
STP-△△△△△-24100-C4
STP-△△△△△-24100-C8
2
4
8
AC100~240VDC24V100W4
カタログ2018Catalog_P4849
LAN専用小型多チャンネルオーバードライブ電源

LAN専用小型多チャンネルオーバードライブ電源

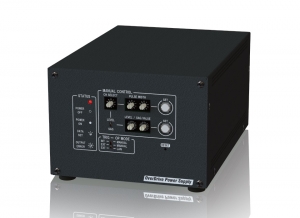

SJSシリーズ
最大36V(SAG値:FFのLED)の出力が可能
LANで接続された複数のPCによるコントロールが可能(最大4)
型式SJS-30W-C2-LANSJS-30W-C3-LANSJS-30W-C4-LANSJS-30W-C6-LANSJS-40W-C4-LANSJS-40W-C8-LAN
CH数234648
容量30W ※15W/ch30W ※10W/ch30W ※10W/ch x2 + 5W/ch x230W ※5W/ch40W ※10W/ch40W ※5W/ch

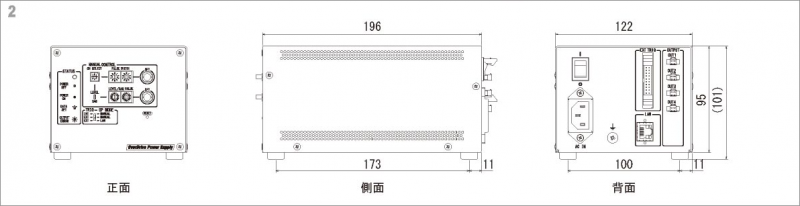

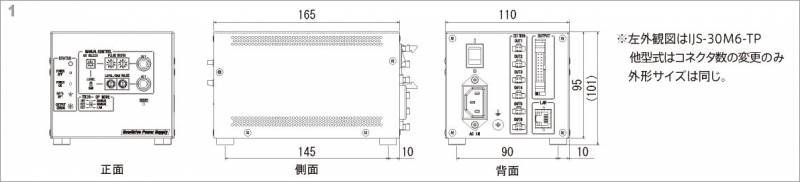

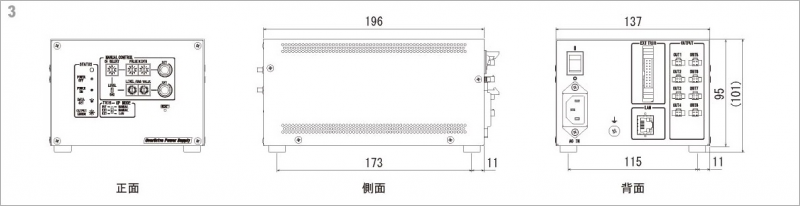

外形図 123
入力電圧 AC100~240V
動作周波数 50/60Hz
出力電圧 出力電圧 DC6~36V(256階調出力電圧可変)
パルス幅設定 0μs~990μs(10μs step)(duty:5%以内)
トリガ―信号 同期点灯機能(内部/外部切替)
トリガ―応答性 約2.5μs以内
トリガ―応答速度 "00"→"FF":200ms以内、"FF"→"00":1s以内
内部点灯 50Hz固定
外部制御機能 LAN通信(TCP/IP)
ディレー可変 0~5000μsの範囲を1μs間隔(外部制御モードのみ)
その他 インターロック機能 過電流保護機能23
高輝度ライン照明

高輝度ライン照明

SBBR-LSRシリーズ
高輝度ライン照明

超高輝度集光型ハイスペックライン照明。ラインセンサーカメラ光学システム用に最適です。
100mmの倍数で製作可能です。
型式消費電力(W)
外形図
SBBR-LSR100W
SBBR-LSR100R
SBBR-LSR100B
20
13
20
n=1
SBBR-LSR200W
SBBR-LSR200R
SBBR-LSR200B
40
26
40
n=2
SBBR-LSR300W
SBBR-LSR300R
SBBR-LSR300B
60
39
60
n=3
SBBR-LSR400W
SBBR-LSR400R
SBBR-LSR400B
80
52
80
n=4
SBBR-LSR600W
SBBR-LSR600R
SBBR-LSR600B
120
78
120
n=6
SBBR-LSR1000W
SBBR-LSR1000R
SBBR-LSR1000B
200
130
200
n=10
カタログ2018Catalog_P51

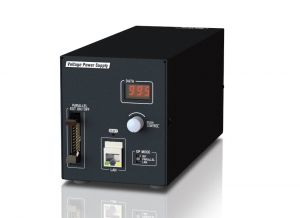

高機能定電圧電源

高機能定電圧電源

STDVシリーズ
高消費電力LED向け電圧によって光量を制御する電源
ラインセンサーカメラなどの高速スキャンカメラに最適
型式STDV-24100-C1STDV-24300-C2
入力電圧 AC100~240V
動作周波数 50/60Hz
定格出力 DC24V
容量100W240W ※120W/ch
CH数12
制御方式 出力電圧可変方式
外部制御 外部ON/OFF制御   外部出力制御(10bitパラレル通信/LAN通信)

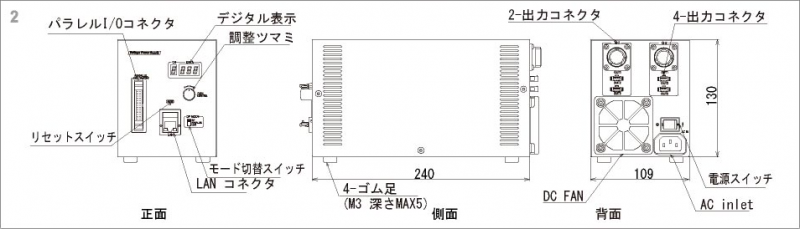

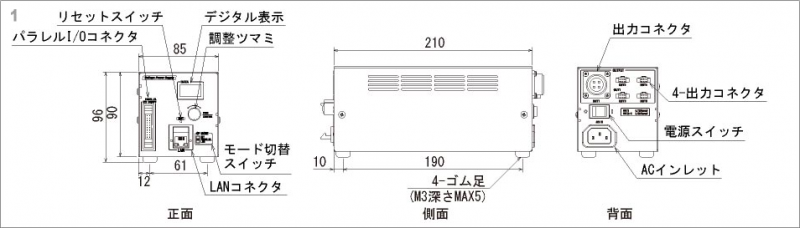

外形図12

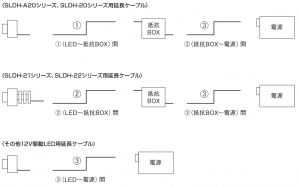

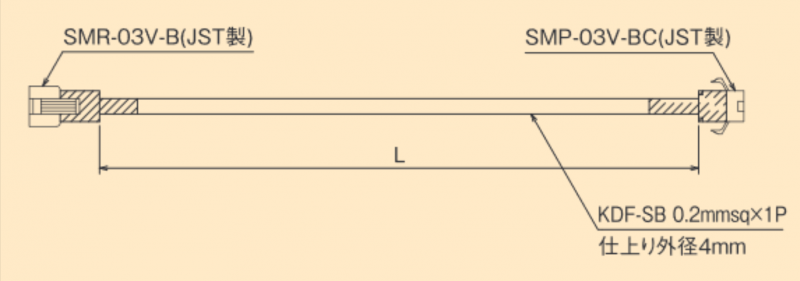

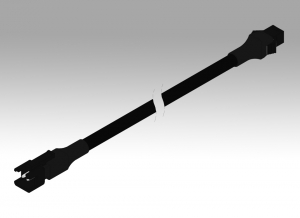

延長ケーブル(SLDH-A20シリーズ、SLDH-20シリーズ用)

延長ケーブル(SLDH-A20シリーズ、SLDH-20シリーズ用)

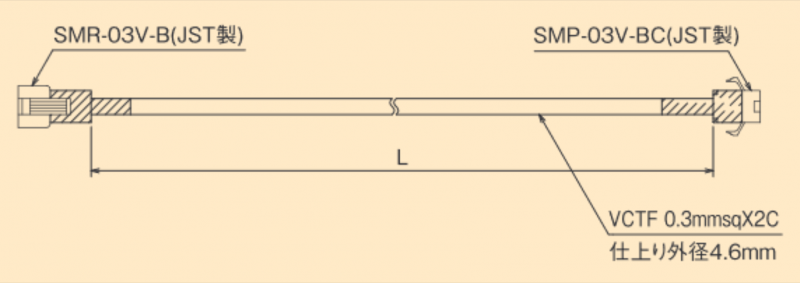

SLDH-A20シリーズ、SLDH-20シリーズ用延長ケーブル
LED照明用延長ケーブル
通常ケーブル:型式通常ケーブル:長さ対屈曲ケーブル:型式対屈曲ケーブル:長さ
SEC-01-SH1mSEC-01-SHR1m
SEC-02-SH2mSEC-02-SHR2m
SEC-03-SH3mSEC-03-SHR3m
SEC-04-SH4mSEC-04-SHR4m
SEC-05-SH5mSEC-05-SHR5m
ピン番号信号名
1出力+
2出力-
3NC
カタログ2018Catalog_P50
延長ケーブル(SLDH-A21シリーズ、SLDH-22シリーズ用)

延長ケーブル(SLDH-A21シリーズ、SLDH-22シリーズ用)

SLDH-A21シリーズ、SLDH-22シリーズ用延長ケーブル
LED照明用延長ケーブル
通常ケーブル:型式通常ケーブル:長さ対屈曲ケーブル:型式対屈曲ケーブル:長さ
SEC-01-SH31mSEC-01-SHR31m
SEC-02-SH32mSEC-02-SHR32m
SEC-03-SH33mSEC-03-SHR33m
SEC-04-SH34mSEC-04-SHR34m
SEC-05-SH35mSEC-05-SHR35m
ピン番号信号名
1NC
2出力-
3出力+
カタログ2018Catalog_P50

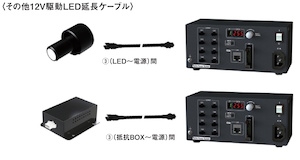

延長ケーブル((抵抗BOX~電源)間/その他12V駆動LED用)

延長ケーブル((抵抗BOX~電源)間/その他12V駆動LED用)

(抵抗BOX~電源)間/その他12V駆動LED用
LED照明用延長ケーブル
通常ケーブル:型式通常ケーブル:長さ対屈曲ケーブル:型式対屈曲ケーブル:長さ
SEC-01-S1mSEC-01-SR1m
SEC-02-S2mSEC-02-SR2m
SEC-03-S3mSEC-03-SR3m
SEC-04-S4mSEC-04-SR4m
SEC-05-S5mSEC-05-SR5m
ピン番号信号名
1出力+
2出力-
カタログ2018Catalog_P50
