ファイバーライトガイド Fiber Light Guide

ストレートファイバー/分岐ファイバー

ストレートファイバー/分岐ファイバー

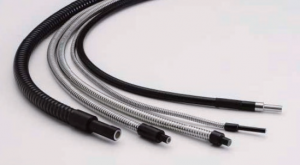

ファイバー照明

多成分ガラスファイバー
可視光線の透週性に優れた光学ガラス素材を用いたφ50μmの光学ガラス製の光ファイバーです。
耐熱、耐湿性にも優れ、一般的なライトガイドで可視光線用ライトガイドに最適です。

プラスチックファイバー
コア材に可視光線の透過性に優れた高純度ポリメチルメタクリレート樹脂を用いた、光ファイバーです。
特に耐屈曲性に優れ、断線しにくい反面、耐熱性に難があります。
安価で使いやすいのが特長です。

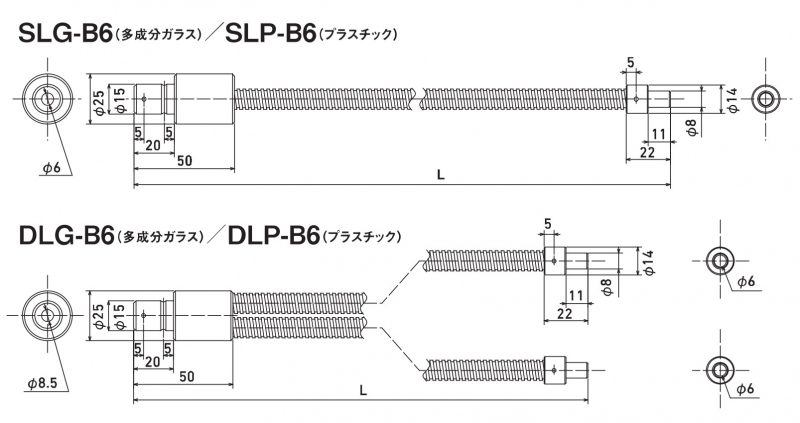

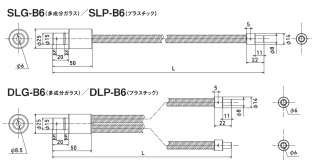

型式SLG-B6シリーズ
多成分ガラス
SLP-B6シリーズ
プラスチック
DLG-B6シリーズ
多成分ガラス
2分岐
DLP-B6シリーズ
プラスチック
2分岐

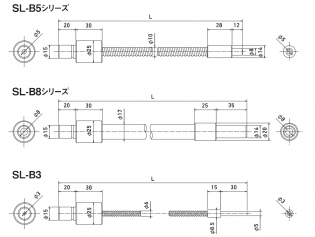

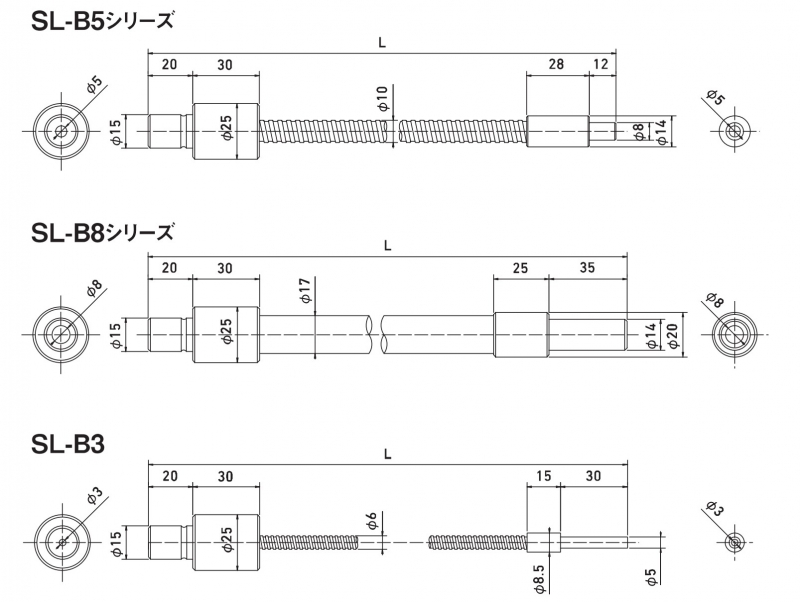

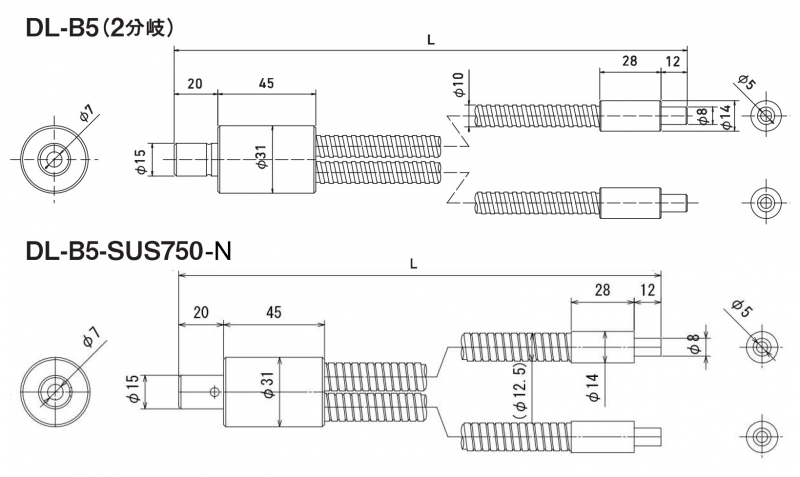

SL-B5シリーズSL-B8シリーズSL-B3シリーズDL-B5シリーズ
2分岐
DL-B5-SUS
バンドル径φ6φ6φ6φ6φ5φ8φ3φ5φ5
外装フレキシブルSUSチューブフレキシブルSUSチューブフレキシブルSUSチューブフレキシブルSUSチューブフレキシブルSUSチューブフレキシブルSUSチューブ(外装被覆)フレキシブルSUSチューブフレキシブルSUSチューブセミロック式
最小曲げRR35R35R35R35R50R65R45R50R50
L寸法-
-
1000
1500
2000
3000
-
-
1000
1500
2000
3000
-
-
1000
1500
2000
3000
-
-
1000
1500
2000
3000
500
750
1000
1500
2000
3000
500
750
1000
1500
2000
3000
-
-
1000
-
2000
3000
500
750
1000
1500
2000
3000
500
750
-
-
-
-
カタログ2018Catalog_P57

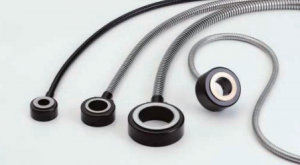

リングライトガイド

リングライトガイド

リングライトガイド

固定倍率鏡筒シリーズ、ズーム鏡筒シリーズに合わせて、各種リングライトガイドをラインナップしております。
鏡筒の先端部に配置することで、全周囲から均一に光を照射できるため、
プリント基板上に印刷またはメッキされたマークや配線パターンなど、表面に凸凹のある対象物に最適です。

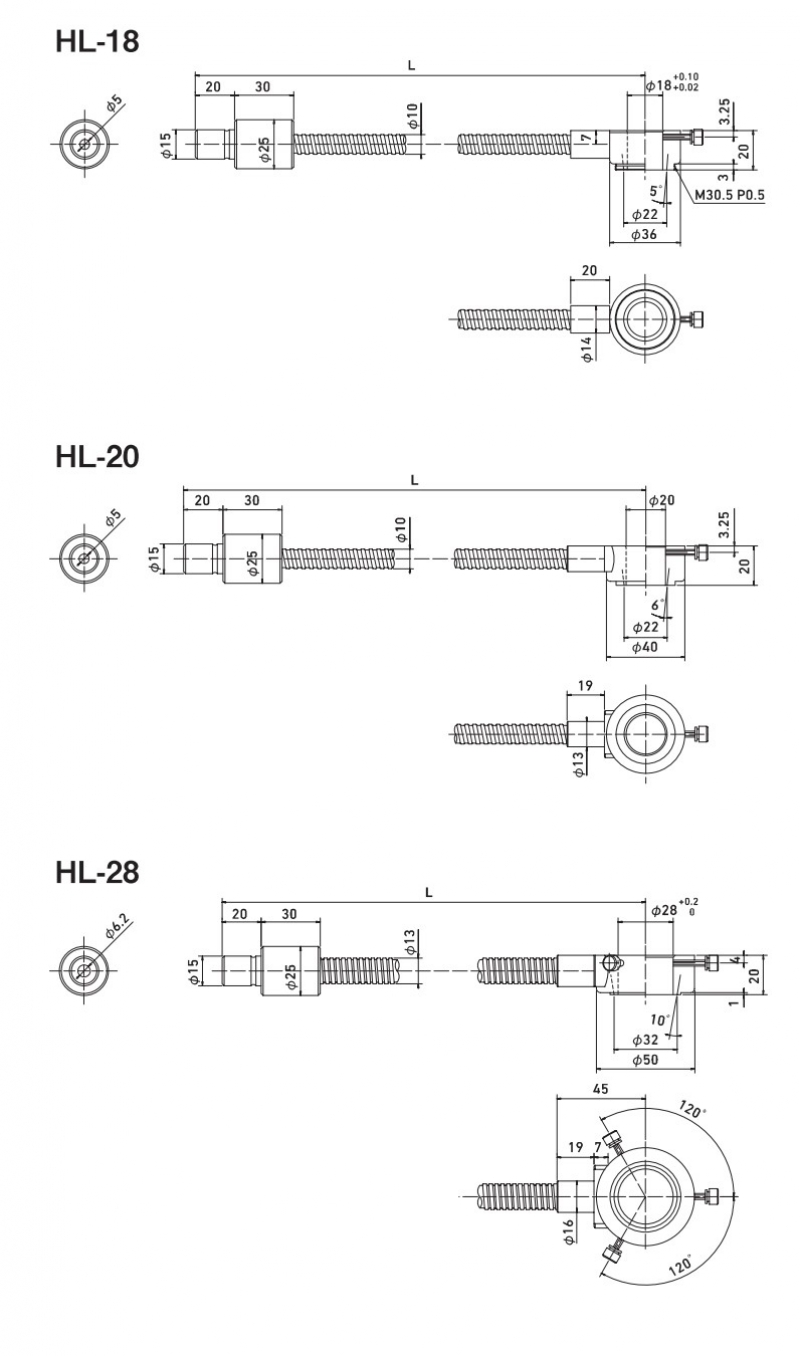

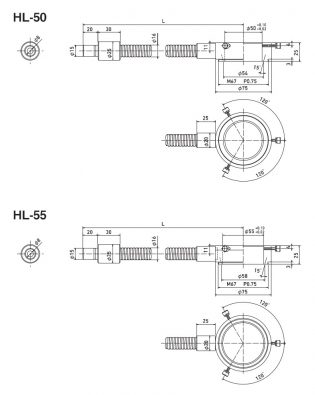

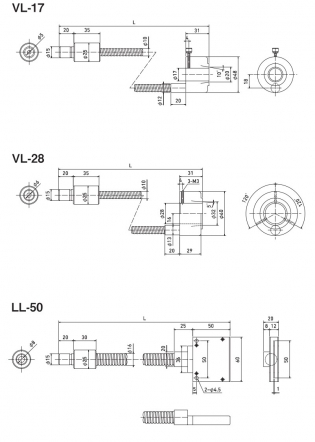

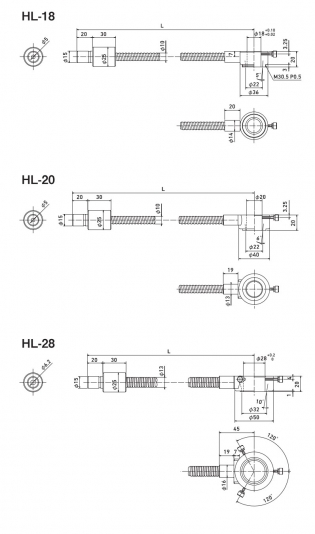

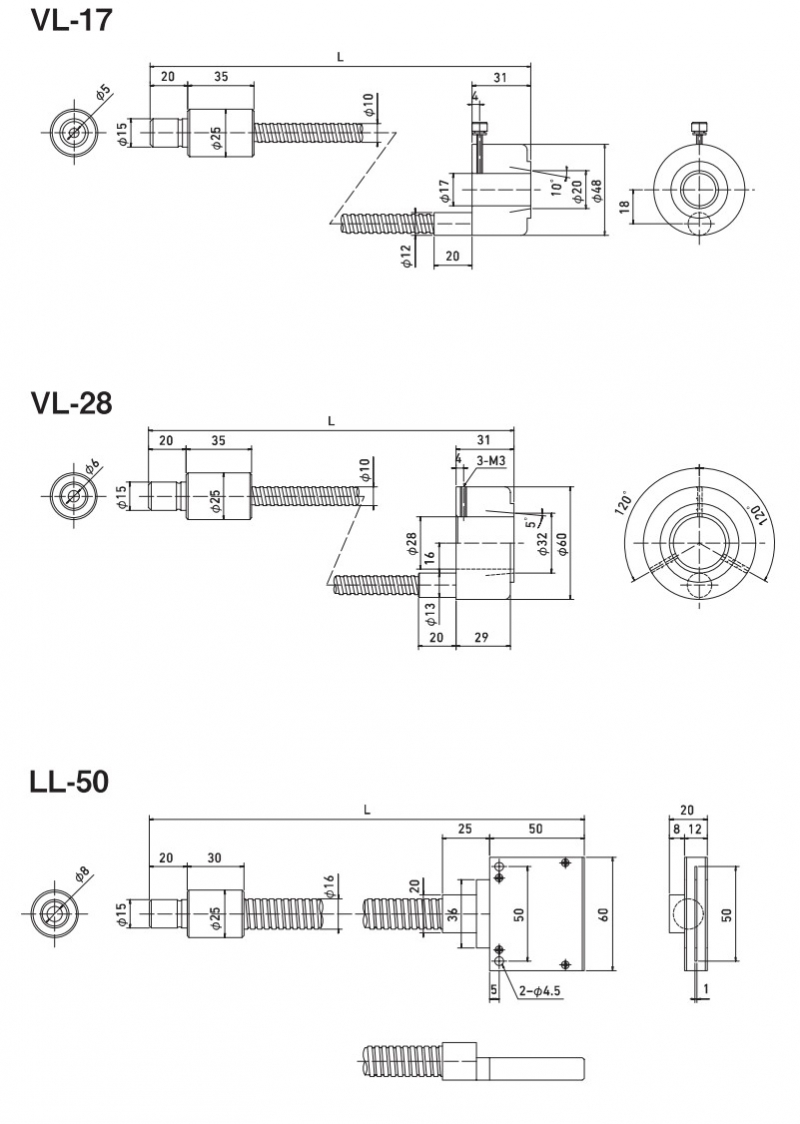

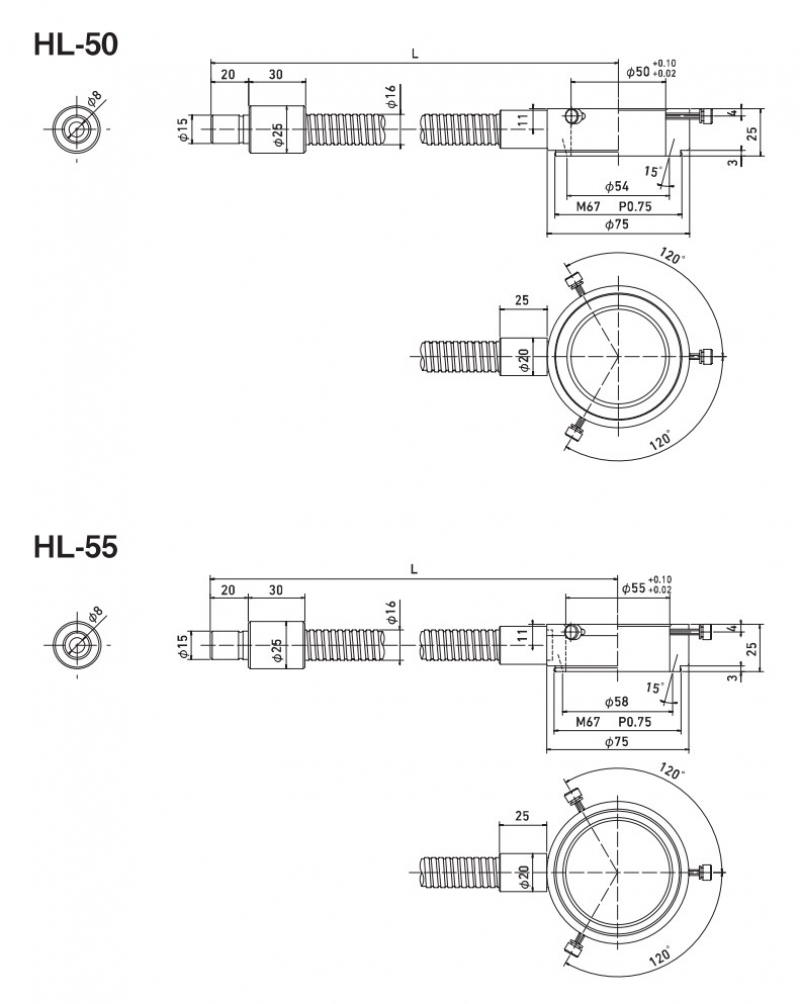

型式HL-12シリーズHL-17シリーズHL-18シリーズHL-20シリーズHL-28シリーズHL-50シリーズHL-55シリーズVL-17シリーズVL-28シリーズLL-50シリーズ
内径φ12φ17φ18φ20φ28φ50φ55φ17φ28※バー照明
投光径φ14φ20φ22φ22φ32φ54φ58φ20φ32※投光長:50
投光角度10°30°10°15°15°10°-
バンドル径φ4.1φ5φ5φ6φ6.2φ8φ8φ5φ6φ8
外装フレキシブルSUSチューブフレキシブルSUSチューブフレキシブルSUSチューブフレキシブルSUSチューブフレキシブルSUSチューブフレキシブルSUSチューブフレキシブルSUSチューブフレキシブルSUSチューブフレキシブルSUSチューブフレキシブルSUSチューブ
最小曲げRR60R60R65R65R60R60R60R50R50R60
L寸法1000
1500
2000
3000
1000
1500
2000
3000
1000
1500
2000
3000
1000
1500
2000
3000
1000
1500
2000
3000
1000
1500
2000
3000
1000
1500
2000
3000
1000
1500
2000
3000
1000
1500
2000
3000
1000
カタログ2018Catalog_P58 P59
