スタンド/ステージ Stand / Stage
φ25ポールスタンド φ35ポールスタンド
ポールスタンド
大型スタンド
スタンド（φ25／φ35）
作業用のスタンドとして、光学系、フォー力スマウント、メカニ力ルステージなどを取り付けて使用します。
ポールの径が35mm、長さ500mmのものから透過照明付まで各種取り揃えております。
ポール用フォーカスマウントポール式粗動フォーカスマウントと合わせてご使用ください
大型スタンド
スタンド（φ25／φ35）
作業用のスタンドとして、光学系、フォー力スマウント、メカニ力ルステージなどを取り付けて使用します。
ポールの径が35mm、長さ500mmのものから透過照明付まで各種取り揃えております。
ポール用フォーカスマウントポール式粗動フォーカスマウントと合わせてご使用ください

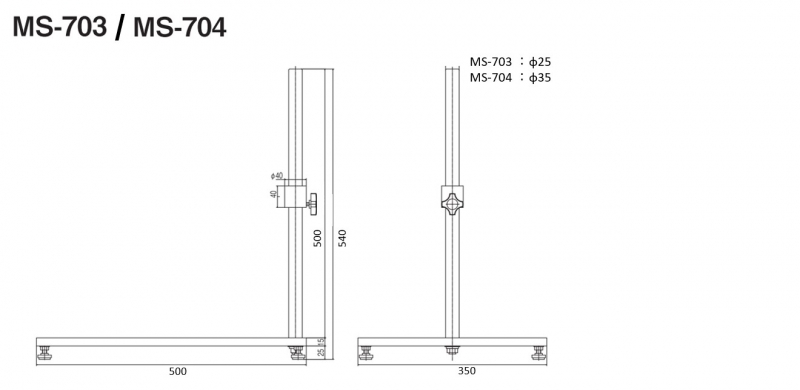

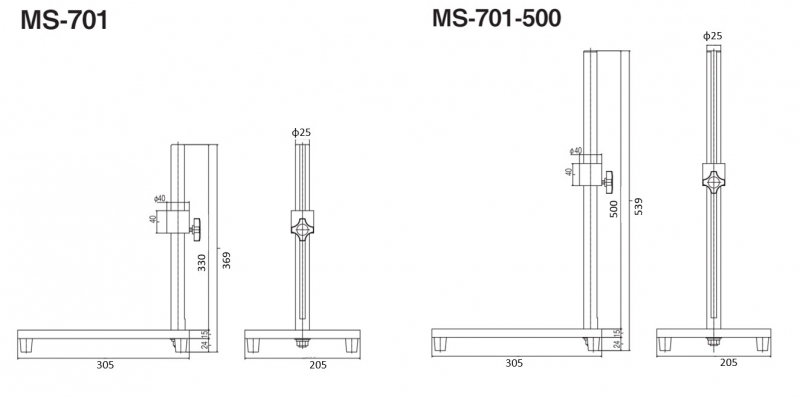

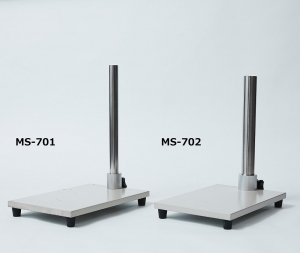

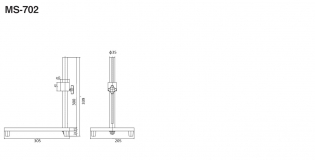

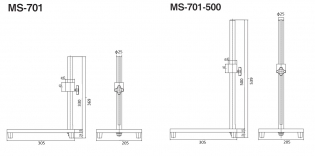

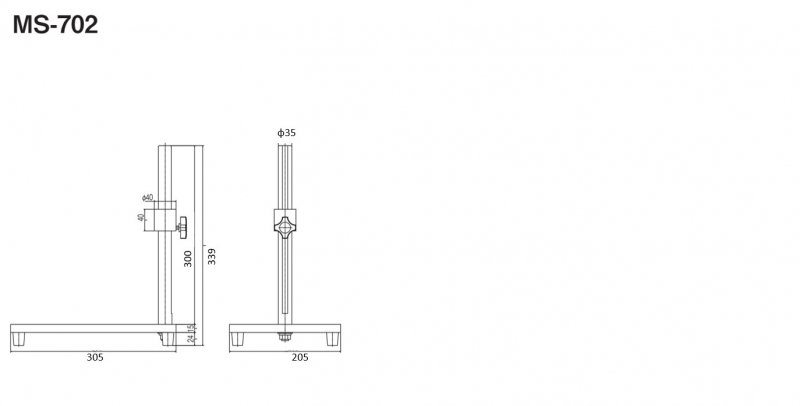

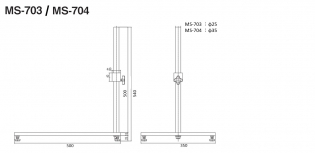

| 型式 | MS-701 | MS-701-500 | MS-702 | MS-703 | MS-704 |
|---|---|---|---|---|---|
| 外形寸法 | 205(W)×369(H)× 305(D)mm | 205(W)×539(H)× 305(D)mm | 205(W)×369(H)× 305(D)mm | 350(W)×540(H)× 500(D)mm | 350(W)×540(H)× 500(D)mm |
| ポール径 | φ25mm | φ25mm | φ35mm | φ25mm | φ35mm |
| 使用フォーカスマウント | MS-601, MS-602, MS-625シリーズ | MS-601, MS-602, MS-625シリーズ | MS-635シリーズ | MS-601, MS-602, MS-625シリーズ | MS-635シリーズ |
| 重量 | 4.1kg | 4.5kg | 5.6kg | 9kg | 11.5kg |
| カタログ | 2024Catalog_P64 |
|---|
マグネット式/スペース拡張フレーム
ユニバーサルスタンド
マグネットスタンド
ポール
スペース拡張フレーム
スタンド

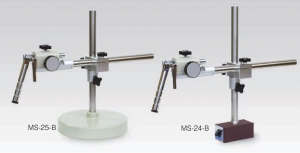

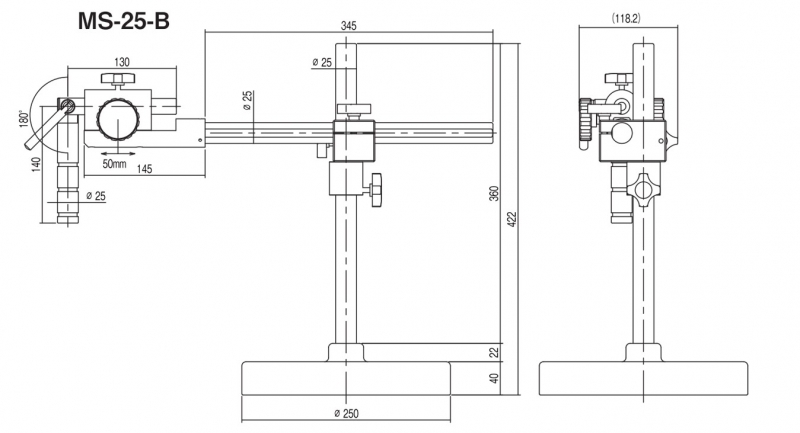

大きなワークに最適のMS-25-B,機械取付け用マグネットタイプのMS-24-B、
φ35mmとφ25mmのポールスタンド及び作業スペースを拡張する際に使用するSP-03をご用意しております。
マグネットスタンド
ポール
スペース拡張フレーム
スタンド
大きなワークに最適のMS-25-B,機械取付け用マグネットタイプのMS-24-B、
φ35mmとφ25mmのポールスタンド及び作業スペースを拡張する際に使用するSP-03をご用意しております。

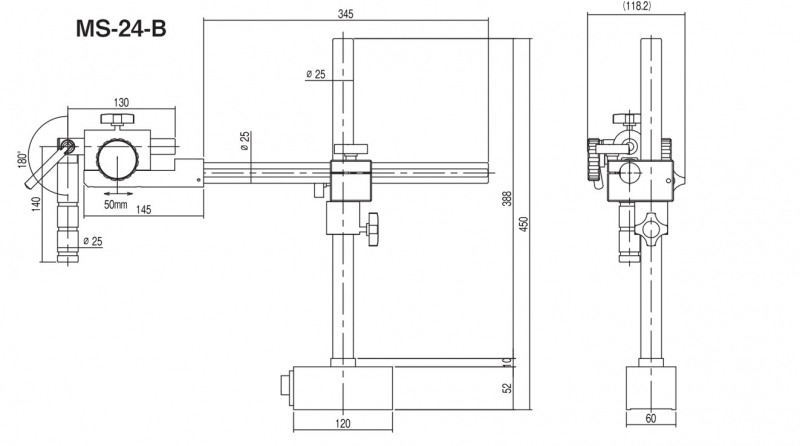

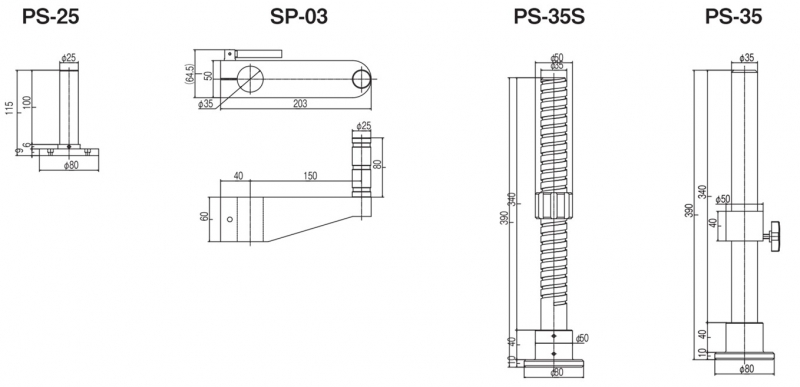

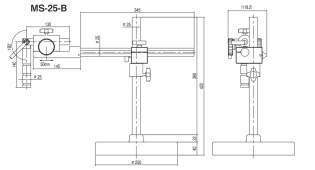

| 型式 | MS-25-B | MS-24-B | PS-35S | PS-35 | PS-25 | SP-03 |
|---|---|---|---|---|---|---|
| 外形寸法 | 422(H)mm | 412(H)mm | 390(H)mm | 390(H)mm | 115(H)mm | - |
| 重量 | 14kg | 7.6kg | 3.5kg | 4kg | 0.8kg | 1.4kg |
| 使用フォーカスマウント | MS-601, MS-602, MS-625シリーズ | MS-601, MS-602, MS-625シリーズ | MS-635シリーズ | MS-635シリーズ | MS-601, MS-602, MS-625シリーズ | MS-601, MS-602, MS-625シリーズ |
| 上下移動 | 300mm | 300mm | ||||
| 水平移動 | 250mm | 250mm | ||||
| 前後移動 | 50mm(ラック＆ピニオン) | 50mm(ラック＆ピニオン) | ||||
| ヒンジ | 180° | 180° |
| カタログ | 2024Catalog_P65 |
|---|
