フォーカスマウント Focus Mount

ポール式
粗動フォーカスマウント
粗微動同軸フォーカスマウント
XYステージ付粗動フォーカスマウント
ポール取付式フォーカスマウント
ご使用光学系、用途に合わせ様々なタイプを選択できます。
※MS-601-Cは生産中止となりました。
粗微動同軸フォーカスマウント
XYステージ付粗動フォーカスマウント
ポール取付式フォーカスマウント
ご使用光学系、用途に合わせ様々なタイプを選択できます。
※MS-601-Cは生産中止となりました。

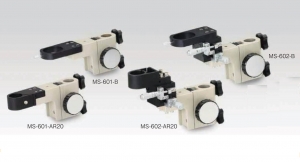

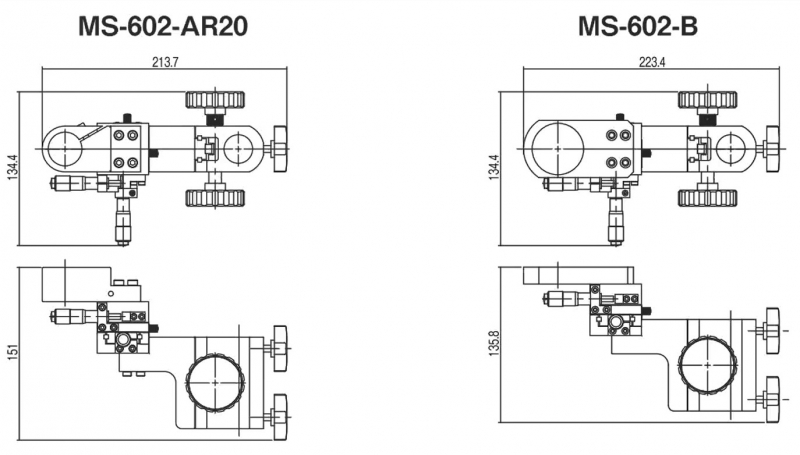

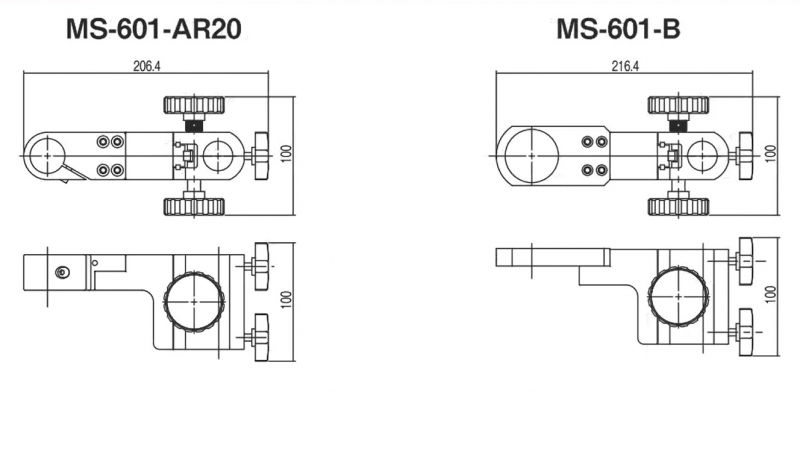

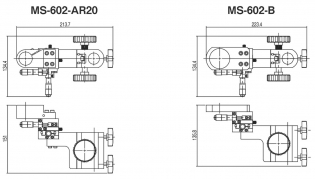

型式 | MS-601-AR20 | MS-601-B | MS-602-AR20 | MS-602-B | MS-601-C ※生産中止 |
---|---|---|---|---|---|
上下動方式 | ラック&ピニオン方式 | ラック&ピニオン方式 | ラック&ピニオン方式 | ラック&ピニオン方式 | ラック&ピニオン方式 |
スライド | クロスローラー方式 | クロスローラー方式 | クロスローラー方式 | クロスローラー方式 | クロスローラー方式 |
ストローク | ±25mm | ±25mm | ±25mm | ±25mm | ロック付 35mm |
微動 | - | - | - | - | ストローク 2mm 1回転0.17mm/1目盛0.0024mm |
XYステージ | - - - | - - - | X.Y.移動13mm クロスローラーガイド方式 マイクロメーター | X.Y.移動13mm クロスローラーガイド方式 0.01mm読み | - - - |
ポール穴 | φ25 | φ25 | φ25 | φ25 | φ25 |
鏡筒ホルダー穴 | φ29.5 | φ45 | φ29.5 | φ45 | φ29.5 |
重量 | 940g | 870g | 1190g | 1190g | 1100g |
対応スタンド | MS-701,703,705, MS-25-B,MS-24-B, PSシリーズ | MS-701,703,705, MS-25-B,MS-24-B, PSシリーズ | MS-701,703,705, MS-25-B,MS-24-B, PSシリーズ | MS-701,703,705, MS-25-B,MS-24-B, PSシリーズ | MS-701,703,705, MS-25-B,MS-24-B, PSシリーズ |
対応鏡筒 | MS-501,502,507, 524Nシリーズ | MS-506 | MS-501,502,507, 524Nシリーズ | MS-506 | MS-501,502,507, 524Nシリーズ |
付属品 | 固さ調整用レンチ1個 | 固さ調整用レンチ1個 | 固さ調整用レンチ1個 | 固さ調整用レンチ1個 | - |
カタログ | 2018Catalog_P64 |
---|

装置組込式
固定倍率鏡筒用フォーカスマウント
装置取付用フォーカスマウント
鏡筒マウント
装置取付用フォーカスブラケット

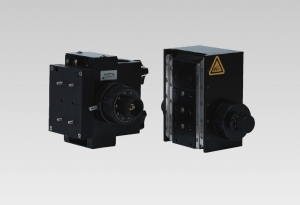

装置組込式フォーカスマウント
装置組込式フォーカスブラケット
ご使用光学系、用途に合わせ様々なタイプを選択できます
FM-30は生産中止となりました(2020年12月)
装置取付用フォーカスマウント
鏡筒マウント
装置取付用フォーカスブラケット
装置組込式フォーカスマウント
装置組込式フォーカスブラケット
ご使用光学系、用途に合わせ様々なタイプを選択できます
FM-30は生産中止となりました(2020年12月)

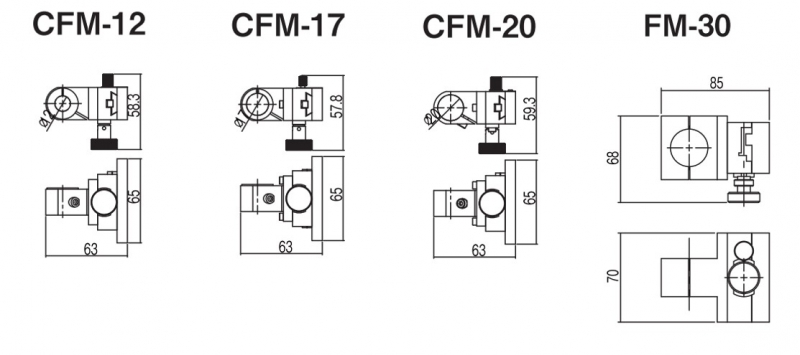

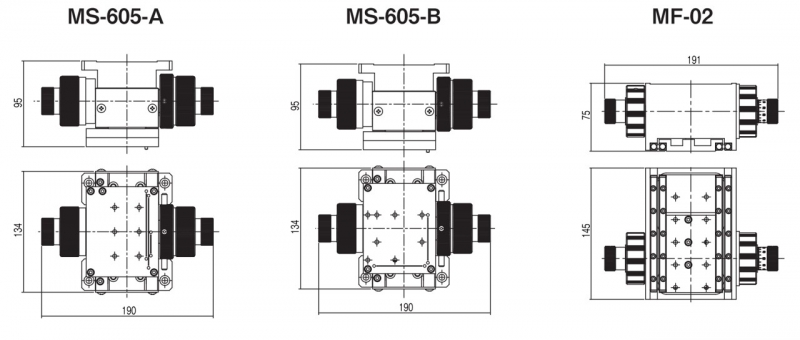

型式 | FM-30 ※生産中止 | CFM-12・17・20 | MF-02 | HLD-FXZ-01 | HLD-FXZ-02 |
---|---|---|---|---|---|
上下動方式 | ラック&ピニオン方式、ロック付 | ラック&ピニオン方式、ロック付 | ラック&ピニオン方式、ロック付 | - | - |
スライド | クロスローラー方式 | アリ式 | クロスローラー方式 | - | - |
ストローク | ±15mm | 約±10mm | ±25mm | - | - |
微動 | - | 1回転0.1mm | - | - | |
鏡筒ホルダー穴 | φ29.5 | φ12・φ17・φ20 | - | - | - |
重量 | 320g | 238g | 2000g | 250g | 480g |
対応鏡筒 | MS-501,502,507,524Nシリーズ | FVLシリーズ | PS-888 | FXZ-2855 | FXL-1X,FXL-2X |
カタログ | 2018Catalog_P65 |
---|---|
外観図DXF | |
外観図3D |
