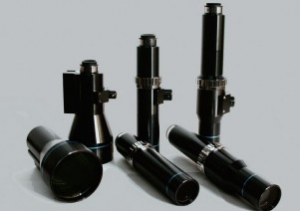

テレセントリックレンズ

大型素子φ33mm φ44mm対応

大型素子φ33mm φ44mm対応

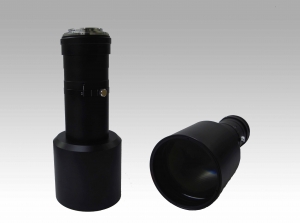

SVL-TC33シリーズ
ストレート鏡筒

2500万画素の超高精細カメラに対応した両側テレセントリックレンズです。
各種検査装置の高性能化とタクトアップに貢献致します。
同軸落射照明用のポート付きタイプも対応可能です。
M42 P=1.0マウントをご希望の場合はご連絡ください。対応いたします。

SVL-TC44シリーズ
2xストレート鏡筒
型式SVL-0.45X-TC33SVL-0.55X-TC33SVL-0.75X-TC33SVL-1X-TC33SVL-2X-TC33SVL-2X-TC44-FS
倍率 0.45X0.55X0.75X1X2X2X
作動距離178mm 210mm152mm107mm107mm110mm
被写界深度(絞り最大)2.96mm1.79mm1.02mm0.57mm0.14mm0.16mm
光学ディストーション0.01%以下0.01%以下0.01%以下0.01%以下0.01%以下0.1%以下
中心解像力89LP/mm119LP/mm154LP/mm208LP/mm416LP/mm358LP/mm
分解能11.2μm8.4μm6.5μm4.8μm2.4μm2.8μm
N.A.(絞り最大)0.030.040.0520.070.140.12
実効F(絞り最大)7.56.87.27.17.28.3
マウントFマウントFマウントFマウントFマウントFマウントFマウント
イメージサークルФ33mmФ33mmФ33mmФ33mmФ33mmФ44mm
重量約1.5kg約1.6kg約1.5kg約1.5kg約1.5kg約1.5kg
カタログ2018Catalog_P8.pdf
外観図DXF
大型素子φ64mm対応

大型素子φ64mm対応

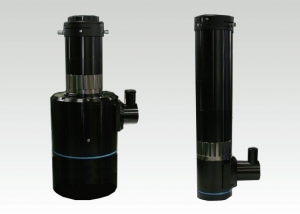

ラインセンサーカメラ対応テレセントリックレンズ

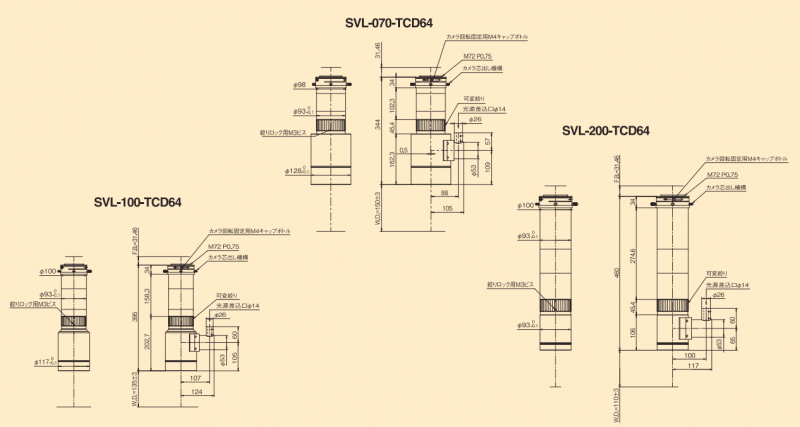

SVLテレセントリックレンズシリーズ
同軸落射鏡筒/ストレート鏡筒

最大素子長64mmまで対応した、ラインセンサーカメラ対応テレセントリックレンズです。
同軸落射にも対応しており、ガラス基板や鏡面上のパターンなどの撮り込みに最適です。
型式:同軸
型式:ストレート

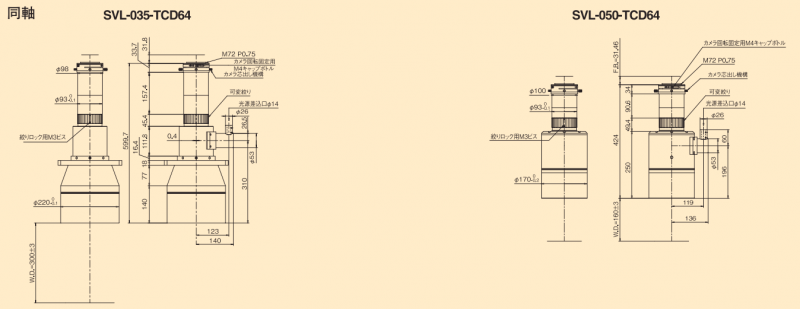

SVL-035-TCD64
-
SVL-050-TCD64 SVL-050-TC64SVL-070-TCD64 SVL-070-TC64SVL-100-TCD64 SVL-100-TC64SVL-200-TCD64 SVL-200-TC64
倍率0.35X0.5X0.7X1X2X
作動距離300mm160mm150mm135mm110mm
被写界深度5.2mm1.76mm914μm456μm160μm
ディストーション0.06%以下0.2%以下0.1%以下0.1%以下0.03%以下
中心解像力58LP/mm126LP/mm169LP/mm220LP/mm340LP/mm
分解能17.2μm7.9μm5.9μm4.5μm2.9μm
N.A.0.0220.0450.0620.0870.124
実効F85.55.65.78
マウント72mm P=0.7572mm P=0.7572mm P=0.7572mm P=0.7572mm P=0.75
最大デバイスサイズ64mm64mm64mm64mm64mm
重量:同軸約17kg約9.3kg約7.3kg約5.3kg約5.1kg
重量:ストレート -約8.9kg約6.9kg約4.9kg約4.7kg
Cマウント 500万画素対応

Cマウント 500万画素対応

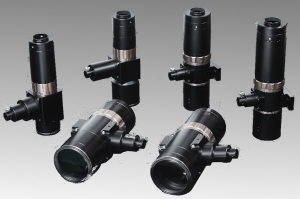

500万画素カメラ対応テレセントリックレンズ

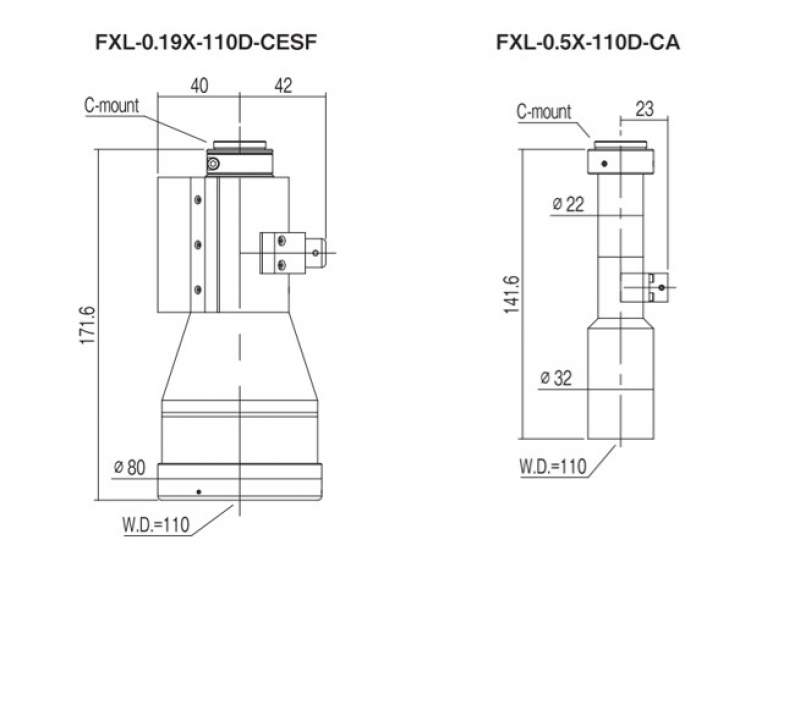

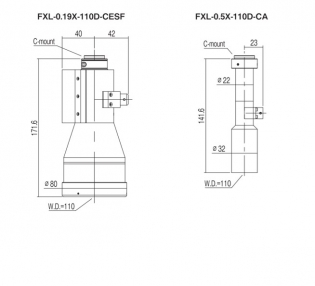

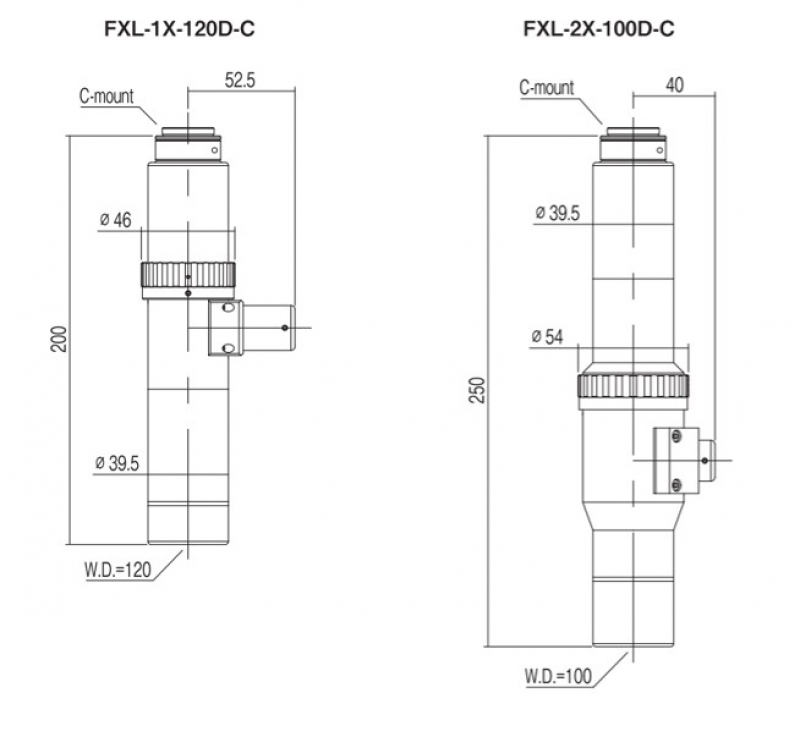

FXLシリーズ
同軸落射鏡筒/ストレート鏡筒

500万画素カメラに対応したテレセントリックレンズです。
広視野での画像撮り込みや、高精細なアライメントに最適です。
作動距離を100mm以上確保できるため、ワーク面との間に斜光照明や擬似同軸照明などと併用しやすくなっております。ストレートタイプと光量ムラの少ない同軸落射照明タイプよりお選びいただけます。
型式:同軸
型式:ストレート
FXL-0.19X-110D-CEFS
FXL-0.19X-120-C
FXL-0.47X-130D-C
FXL-0.47X-130-C
FXL-1X-120D-C
FXL-1X-120-C
FXL-2X-100D-C
FXL-2X-100-C
倍率0.19X0.47X1X2X
作動距離同軸:110mm
ストレート:120mm
130mm120mm100mm
被写界深度13.3mm2.9mm560μm160μm
光学ディストーション0.02%以下0.01%以下0.05%以下0.05%以下
中心解像力48LP/mm69LP/mm192LP/mm340LP/mm
分解能21μm14.4μm5.2μm2.9μm
N.A.0.0170.0280.0720.13
実効F68.178
マウントCマウントCマウントCマウントCマウント
対応デバイスサイズ2/3インチ以下1/1.8インチ以下2/3インチ以下2/3インチ以下
重量:同軸580g158g410g540g
重量:ストレート480g150g360g490g

Cマウント 200万画素対応

Cマウント 200万画素対応

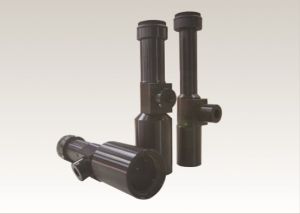

200万画素カメラ対応テレセントリックレンズ

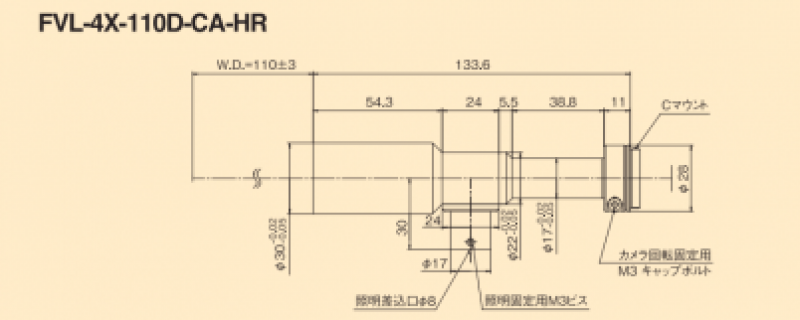

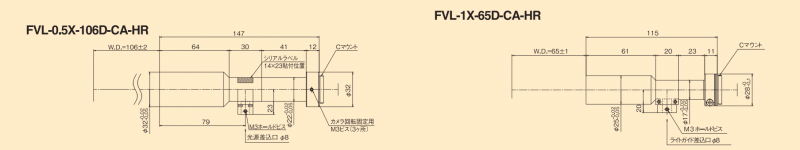

FVL HRシリーズ
同軸落射鏡筒/ストレート鏡筒

200万画素カメラに対応したテレセントリックレンズです。
高精細のアライメントや寸法計測などに最適です。
一部500万画素カメラに対応しております。
光量ムラの少ない同軸タイプとストレートタイプよりお選びいただけます。
型式:同軸

型式:ストレート
FVL-0.5X-106D-
CA-HR
FVL-0.5X-106-
CA-HR
FVL-1X-65D-
CA-HR
FVL-1X-65-
CA-HR

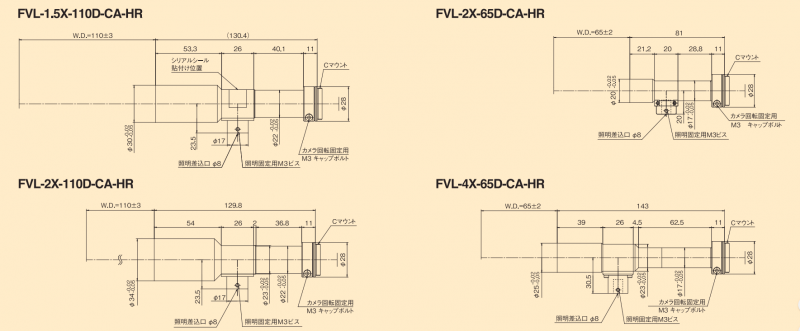

FVL-1.5X-110D-
CA-HR
FVL-1.5X-110-
CA-HR
FVL-2X-65D-
CA-HR
FVL-2X-65-
CA-HR
FVL-2X-110D-
CA-HR
FVL-2X-110-
CA-HR
FVL-4X-65D-
CA-HR
FVL-4X-65-
CA-HR
FVL-4X-110D-
CA-HR
FVL-4X-110-
CA-HR
FVL-4X-140D-
CA-HR
FVL-4X-140-
CA-HR
倍率0.5X1X1.5X2X2X4X4X4X
作動距離106mm65mm110mm65mm110mm65mm110mm140mm
被写界深度2.8mm808μm423μm270μm240μm80μm100μm106μm
光学ディストーション0.05%以下0.1%以下0.01%以下0.01%以下0.01%以下0.02%以下0.025%以下0.015%以下
中心解像力80LP/mm147LP/mm188LP/mm222LP/mm222LP/mm333LP/mm256LP/mm250LP/mm
分解能12.0μm6.8μm5.3μm4.5μm3.9μm2.7μm3.5μm3.5μm
N.A.0.0280.0490.0630.0750.0850.1250.0960.096
実効F8.810.111.913.311.815.82121.2
マウントCマウントCマウントCマウントCマウントCマウントCマウントCマウントCマウント
対応デバイスサイズ1/1.8インチ以下2/3インチ以下2/3インチ以下2/3インチ以下2/3インチ以下2/3インチ以下2/3インチ以下2/3インチ以下
重量:同軸140g82g158g56g106g106g110g220g
重量:ストレート133g76g150g50g100g100g102g210g
Cマウント WD65mm

Cマウント WD65mm

C-マウント対応

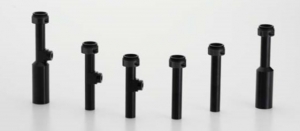

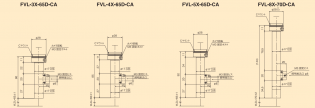

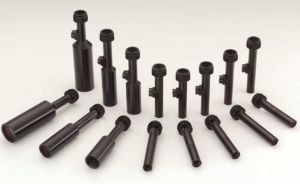

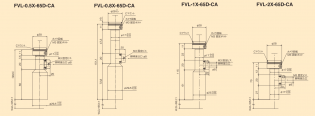

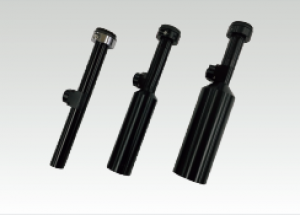

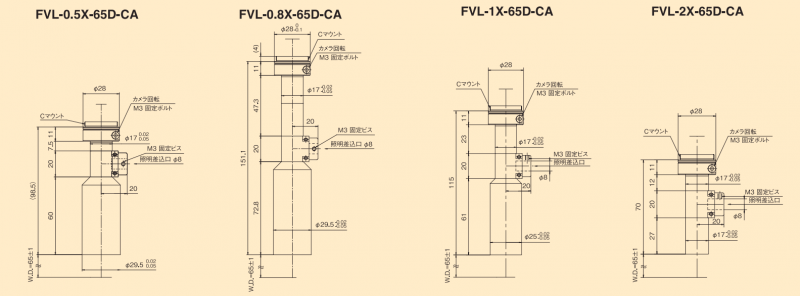

FVL65mmシリーズ
同軸落射鏡筒/ストレート鏡筒

WD=65mmのテレセントリックボンダーレンズです。

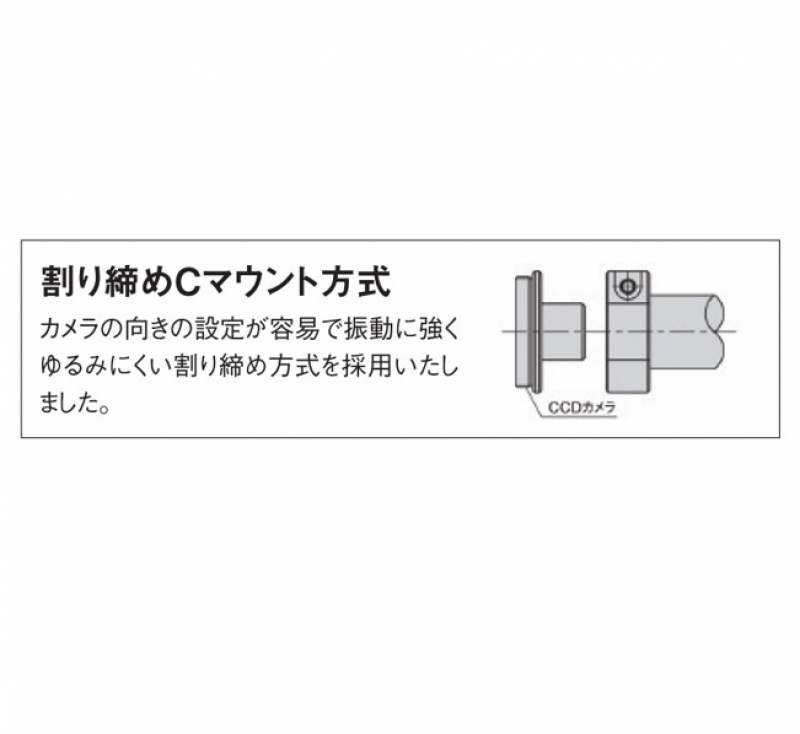

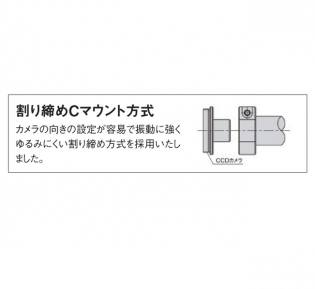

高解像・低ディストーションで画像処理に最適です。カメラのθ調整が容易な 新設計C-マウントを採用。
用途に応じたきめ細かな倍率設定の中から、ストレートタイプとムラの少ない 同軸落射照明タイプをお選びいただけます。
型式:同軸

型式:ストレート
FVL-0.5X-65D-CA
FVL-0.5X-65-CA
FVL-0.8X-65D-CA
FVL-0.8X-65-CA
FVL-1X-65D-CA

FVL-1X-65-CA
FVL-2X-65D-CA

FVL-2X-65-CA

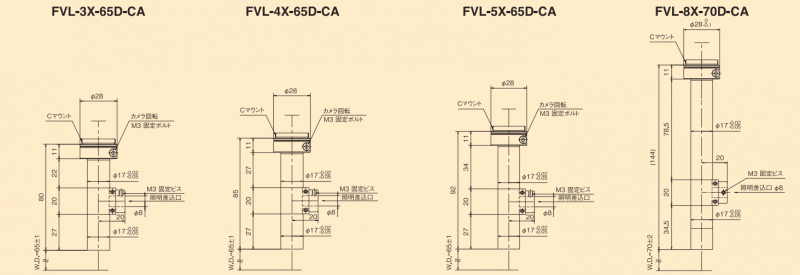

FVL-3X-65D-CA

FVL-3X-65-CA
FVL-4X-65D-CA

FVL-4X-65-CA
FVL-5X-65D-CA

FVL-5X-65-CA
FVL-8X-70D-CA

-
倍率0.5X0.8X1X2X3X4X5X8X
作動距離65mm65mm65mm65mm65mm65mm65mm70mm
被写界深度1.7mm1.3mm920μm326μm197μm131μm97μm60μm
ディストーション0.02%以下0.2%以下0.1%以下0.1%以下0.1%以下0.1%以下0.1%以下0.4%以下
中心解像力125LP/mm120LP/mm120LP/mm178LP/mm208LP/mm238LP/mm238LP/mm244LP/mm
分解能8.0μm8.3μm8.3μm5.6μm4.8μm4.2μm4.2μm4.1μm
N.A.0.0460.040.040.060.070.080.080.081
実効F5.410.111.516.322.226.230.248.2
マウントCマウントCマウントCマウントCマウントCマウントCマウントCマウントCマウント
対応デバイスサイズ1/2インチ以下2/3インチ以下2/3インチ以下2/3インチ以下2/3インチ以下2/3インチ以下2/3インチ以下2/3インチ以下
重量:同軸100g112g82g48g50g54g58g100g
重量:ストレート94g106g76g42g44g48g52g-
Cマウント WD120mm

Cマウント WD120mm

C-マウント対応

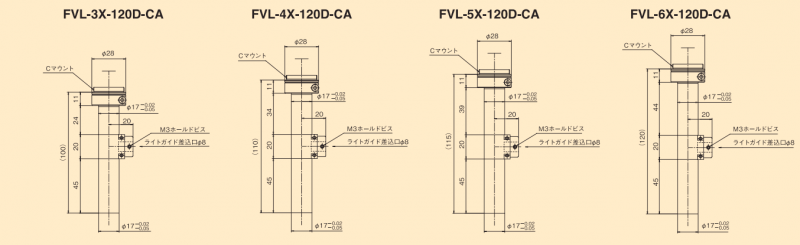

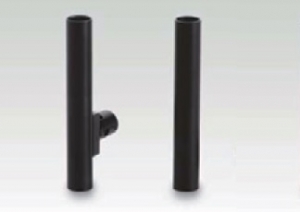

FVL120mmシリーズ
同軸落射鏡筒/ストレート鏡筒

長作動、WD=120mmのテレセントリックボンダーレンズです。
高解像・低ディストーションで画像処理に最適です。
カメラのθ調整が容易な新設計C-マウントを採用。
用途に応じたきめ細かな倍率設定の中から、ストレートタイプとムラの少ない 同軸落射照明タイプを
お選びいただけます。
型式:同軸

型式:ストレート

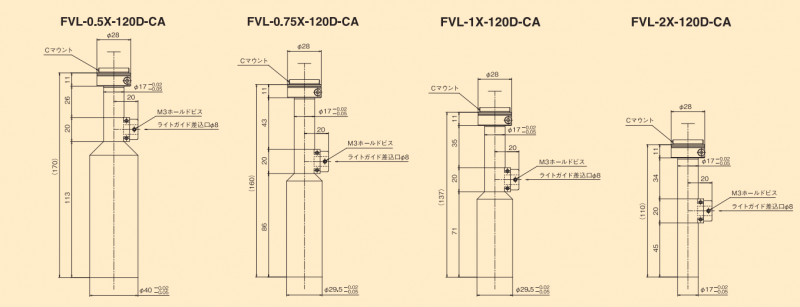

FVL-0.5X-120D-CA
FVL-0.5X-120-CA
FVL-0.75X-120D-CA
FVL-0.75X-120-CA
FVL-1X-120D-CA

FVL-1X-120-CA
FVL-2X-120D-CA

FVL-2X-120-CA
FVL-3X-120D-CA

FVL-3X-120-CA
FVL-4X-120D-CA

FVL-4X-120-CA
FVL-5X-120D-CA

FVL-5X-120-CA
FVL-6X-120D-CA

FVL-6X-120-CA
倍率0.5X0.75X1X2X3X4X5X6X
作動距離120mm120mm120mm120mm120mm120mm120mm120mm
被写界深度 3.0mm1.9mm1.3mm650μm323μm220μm168μm138μm
ディストーション0.1%以下0.1%以下0.1%以下0.1%以下0.1%以下0.1%以下0.1%以下0.1%以下
中心解像力80LP/mm85LP/mm91LP/mm107LP/mm120LP/mm128LP/mm135LP/mm142LP/mm
分解能12.5μm11.8μm11.0μm9.3μm8.3μm7.8μm7.4μm7.0μm
N.A.0.0270.0280.0300.0360.0400.0430.0450.048
実効F9.313.316.732.536.343.952.462.2
マウントCマウントCマウントCマウントCマウントCマウントCマウントCマウントCマウント
対応デバイスサイズ2/3インチ以下2/3インチ以下2/3インチ以下2/3インチ以下2/3インチ以下2/3インチ以下2/3インチ以下2/3インチ以下
重量:同軸198g124g105g66g58g66g67g75g
重量:ストレート192g118g99g60g52g60g61g70g

Cマウント 特殊WD

Cマウント 特殊WD

C-マウント対応

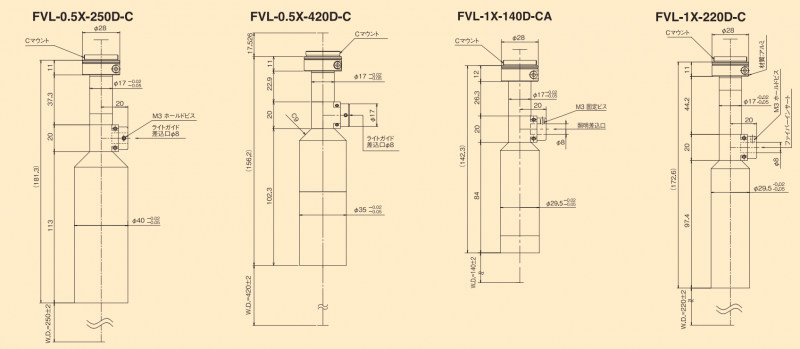

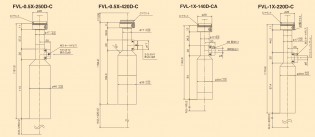

FVLカスタマイズシリーズ
同軸落射鏡筒

標準WD(65mm、120mm)以外の製品も各種取扱いをしております。
1台ロットからカスタム対応も承っております。ご相談ください。

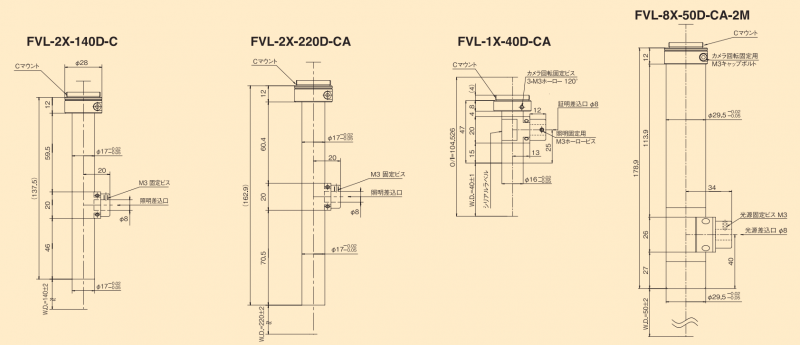

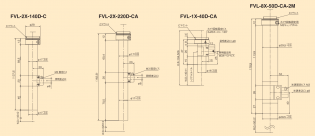

型式FVL-0.5X-250D-CFVL-0.5X-420D-CFVL-1X-140D-CAFVL-1X-220D-CFVL-2X-140D-CFVL-2X-220D-CAFVL-1X-40D-CAFVL-8X-50D-CA-2M
倍率0.5X0.5X1X1X2X2X1X8X
作動距離250mm420mm140mm220mm140mm220mm40mm50mm
被写界深度3.6mm5.9mm1.3mm1mm642μm1.1mm864μm50μm
ディストーション0.3%以下0.2%以下0.2%以下0.5%以下0.2%以下0.2%以下0.08%以下0.2%以下
中心解像力58LP/mm40LP/mm91LP/mm119LP/mm95LP/mm56LP/mm128LP/mm277LP/mm
分解能17μm25μm11.0μm8.4μm10.5μm17.7μm7.8μm3.6μm
N.A.0.02230.0140.030.040.0320.0190.0460.111
実効F11.218.516.612.532.153.610.839.74
マウントCマウントCマウントCマウントCマウントCマウントCマウントCマウントCマウント
対応デバイスサイズ1/2インチ以下1/2インチ以下2/3インチ以下2/3インチ以下1/2インチ以下2/3インチ以下2/3インチ以下2/3インチ以下
カタログ2018Catalog_P14.pdf
直角/2直角プリズムマウント

直角/2直角プリズムマウント

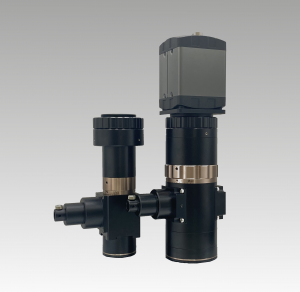

プリズムマウントシリーズ
直角(側視)プリズムマウント
2直角プリズムマウント

各固定倍率鏡筒の外径に合わせて、直角(側視)プリズムマウント、2直角プリズムマウントを取り揃えております。
型式MPM-2
(鏡筒装着時のWD)
PM-2-Ф25
(鏡筒装着時のWD)
PM-2-Ф29.5
(鏡筒装着時のWD)
PM-2-Ф40
(鏡筒装着時のWD)
MPM-5
(鏡筒装着時のWD)
FVL65mmシリーズ47mm35mm29mm -39mm
FVL120mmシリーズ102mm -84mm76mm94mm
カタログ2018CatalogP15.pdf
外観図3D
